在飞牛虚拟机上使用Intel GVT-g共享显卡

前言

Intel GVT-g方案可以实现多个虚拟机使用同一块显卡 本文将会演示，如何在fnOS上的虚拟机使用Intel GVT-g

本文使用的飞牛OS版本为0.8.36 内核版本为Linux fnOS-device 6.6.38-trim #80 SMP PREEMPT_DYNAMIC Tue Dec 10 20:45:43 CST 2024 x86_64 GNU/Linux 显卡为VGA compatible controller [0300]: Intel Corporation HD Graphics 620 [8086:5916]

若你使用的版本与本文提及的版本不同，请自行见机行事 若你使用的显卡为Xe架构及更新的型号，请使用SR-IOV技术而非GVT-g技术

支持范围

GVT-g支持的处理器架构为

BROADWELL
SKYLAKE
KABYLAKE
BROXTON
COFFEELAKE
COMETLAKE

具体信息可以阅读源代码了解 https://github.com/torvalds/linux/blob/bc8198dc7ebc492ec3e9fa1617dcdfbe98e73b17/drivers/gpu/drm/i915/intel_gvt.c#L52

准备与配置

/etc/modules

写入配置即可

echo -e "vfio\nvfio_iommu_type1\nvfio_pci\nvfio_virqfd\**ev\nkvmgt" >> /etc/modules

grub

在开启IOMMU时，追加内核启动参数 如下所示

intel_iommu=on iommu=pt i915.enable_gvt=1

update-grub

完成以上操作后，使用命令更新grub，并重启系统

update-grub

检查宿主机状态

/proc/cmdline

使用命令，查看内核启动参数

cat /proc/cmdline

如下所示，出现了刚刚加入的参数视为正确

BOOT_IMAGE=/boot/vmlinuz-6.6.38-trim root=UUID=2a3a8241-129b-4fd2-bbff-915be052784d ro modprobe.blacklist=pcspkr quiet i915.force_probe=7d55 intel_iommu=on iommu=pt i915.enable_gvt=1

lsmod

使用命令，检查系统模块加载正确

lsmod |grep -e vfio -e i915 -e kvmgt -e mdev

可参考如下结果，关键模块有出现就行，不需要全部一致

kvmgt                 417792  0
mdev                   20480  1 kvmgt
kvm                  1318912  2 kvmgt,kvm_intel
i915                 3911680  19 kvmgt
drm_buddy              20480  1 i915
drm_display_helper    221184  1 i915
cec                    65536  2 drm_display_helper,i915
ttm                   102400  1 i915
drm_kms_helper        245760  2 drm_display_helper,i915
i2c_algo_bit           12288  1 i915
vfio_pci               16384  0
vfio_pci_core          86016  1 vfio_pci
irqbypass              12288  2 vfio_pci_core,kvm
vfio_iommu_type1       45056  0
vfio                   61440  4 vfio_pci_core,kvmgt,vfio_iommu_type1,vfio_pci
drm                   749568  8 drm_kms_helper,kvmgt,drm_display_helper,drm_buddy,thinkpad_acpi,i915,ttm
video                  73728  2 thinkpad_acpi,i915

mdev支持类型

因为核显地址基本上都一样，如果不一样你需要自己该成你核显的pci位置 使用命令查看支持的mdev类型

ls -l /sys/devices/pci0000:00/0000:00:02.0/mdev_supported_types

可以参考以下结果，至少要有一个mdev类型才能正常使用 记录mdev类型的名称，留待后面使用

total 0
drwxr-xr-x 3 root root 0 Jan 24 11:30 i915-GVTg_V5_2
drwxr-xr-x 3 root root 0 Jan 24 11:30 i915-GVTg_V5_4
drwxr-xr-x 3 root root 0 Jan 24 11:30 i915-GVTg_V5_8

配置libvirt设备定义

定义mdev设备

刚刚记录的mdev名称，现在就可以用到了 如下所示，写一个xml配置，本例命名为gvtg_0002_915_5_8.xml 这里的pci_0000_00_02_0是核显的pci地址 然后i915-GVTg_V5_8是mdev类型，你需要在之前列出的类型中选一个

<device>
    <parent>pci_0000_00_02_0</parent>
    <capability type="mdev">
        <type id="i915-GVTg_V5_8"/>
        <uuid>00000000-0000-0000-0000-000000000011</uuid>
    </capability>
</device>

将xml文件上传到飞牛nas上，使用如下命令创建该设备定义

virsh nodedev-define gvtg_0002_915_5_8.xml

执行命令后会有如下的内容展示

root@fnOS-device:~# virsh nodedev-define gvtg_0001_256.xml
Node device 'mdev_00000000_0000_0000_0000_000000000011_0000_00_02_0' defined from 'gvtg_0002_915_5_8.xml

查询mdev设备

如下所示，查一下刚才的注册操作是否成功

root@fnOS-device:~# virsh nodedev-info mdev_00000000_0000_0000_0000_000000000011_0000_00_02_0
Name:           mdev_00000000_0000_0000_0000_000000000011_0000_00_02_0
Parent:         pci_0000_00_02_0
Active:         no
Persistent:     yes
Autostart:      no

这里我们不开启mdev设备自动启动，有需要的用户可以使用virsh nodedev-autostart自行启用

启用mdev设备

使用如下命令启用mdev设备 这里的start后接的参数，就是创建设备定义时返回的那一串

virsh nodedev-start mdev_00000000_0000_0000_0000_000000000011_0000_00_02_0

回显如下

root@fnOS-device:~# virsh nodedev-start mdev_00000000_0000_0000_0000_000000000011_0000_00_02_0
Device mdev_00000000_0000_0000_0000_000000000011_0000_00_02_0 started
root@fnOS-device:~# virsh nodedev-info mdev_00000000_0000_0000_0000_000000000011_0000_00_02_0
Name:           mdev_00000000_0000_0000_0000_000000000011_0000_00_02_0
Parent:         pci_0000_00_02_0
Active:         yes
Persistent:     yes
Autostart:      no

修改虚拟机libvirt配置

寻找虚拟机名称

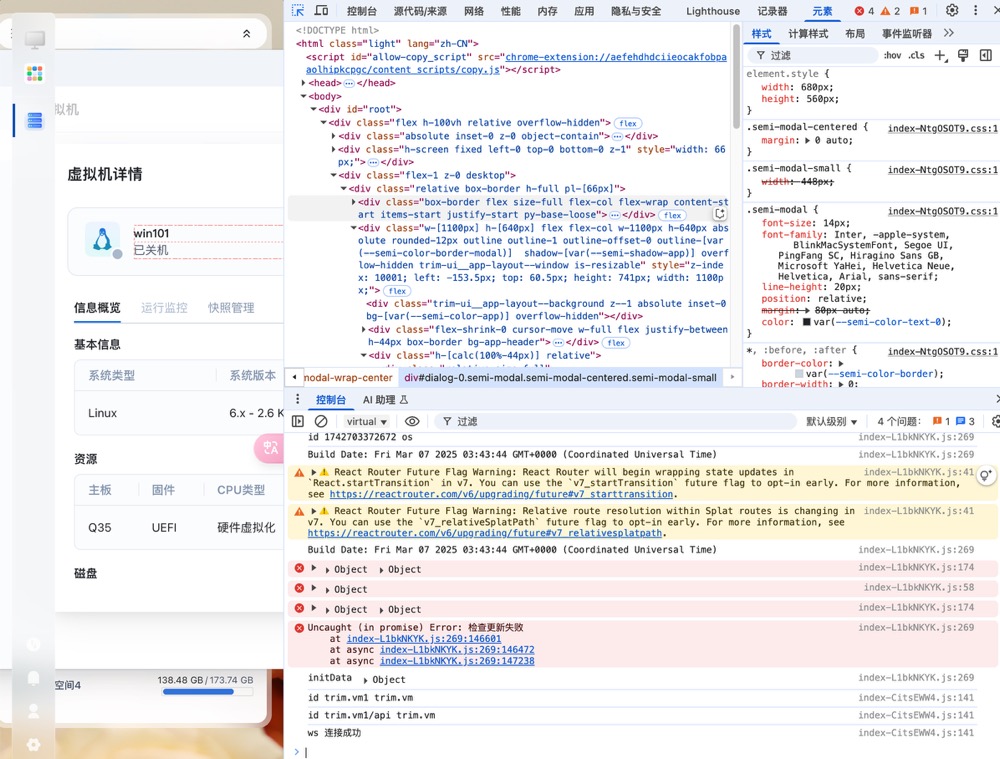

这里有一个小技巧，打开飞牛虚拟机页面，同时按F12启用浏览器开发者工具 点击对应的虚拟机，在开发者工具抓到的网络请求就可以知道虚拟机的真实名称

图中展示的虚拟机名称为rvb8l0pj

编辑虚拟机xml配置

可以参考下面这份配置，自行修改uuid为你创建时使用的uuid 这是一份比较通用的配置，如果你需要配置为PCIe设备，或者是配置ramfb请自行修改

<hostdev mode='subsystem' type='mdev' managed='no' model='vfio-pci'>
  <source>
    <address uuid='00000000-0000-0000-0000-000000000011'/>
  </source>
</hostdev>

使用如下命令打开虚拟机配置进行编辑 记得将虚拟机名称替换为刚刚找到的的名称

virsh edit rvb8l0pj

大概在这个地方插入设备配置 进行保存后，若有类似如下提示，直接按i键

root@fnOS-device:~# virsh edit rvb8l0pj
error: XML document failed to validate against schema: Unable to validate doc against /usr/share/libvirt/schemas/domain.rng
Extra element devices in interleave
Element domain failed to validate content

Failed. Try again? [y,n,i,f,?]:

会忽略格式问题进行保存，出现如下的回显

Domain 'rvb8l0pj' XML configuration edited.

启动虚拟机

观察设备信息

如下图所示，在设备管理器中可以看见一个没有打驱动的显示设备 设备ID中包含8086

打驱动

这步没什么好说的，一般来说Windows更新会自己检查驱动

直接下载等他自动安装完成即可

切换显示器

驱动安装完毕后，可能会出现VNC被挤占到2号显示器的情况 此时可以使用热键 Win+P切换显示器 具体步骤就是按下VNC上的Win键，然后再按下键盘的P键 盲按几次，一般都能切回主显示器显示

验证GVT-g功能

在虚拟机随便播个视频

在虚拟机随便**图形负载

观察宿主机负载

安装intel-gpu-tools

root@fnOS-device:~# apt install intel-gpu-tools
Reading package lists... Done
Building dependency tree... Done
Reading state information... Done
The following packages were automatically installed and are no longer required:
  libclang-cpp14 libid3tag0 libigc1 libigdfcl1 libllvmspirvlib14 libopencl-clang14
Use 'apt autoremove' to remove them.
The following NEW packages will be installed:
  intel-gpu-tools
0 upgraded, 1 newly installed, 0 to remove and 9 not upgraded.
Need to get 792 kB of archives.
After this operation, 4,237 kB of additional disk space will be used.
Get:1 https://mirrors.ustc.edu.cn/debian bullseye/main amd64 intel-gpu-tools amd64 1.25-2.1 [792 kB]
Fetched 792 kB in 1s (950 kB/s)
Selecting previously unselected package intel-gpu-tools.
(Reading database ... 72486 files and directories currently installed.)
Preparing to unpack .../intel-gpu-tools_1.25-2.1_amd64.deb ...
Unpacking intel-gpu-tools (1.25-2.1) ...
Setting up intel-gpu-tools (1.25-2.1) ...
Processing triggers for man-db (2.11.2-2) ...
Processing triggers for libc-bin (2.36-9+deb12u4) ...
ldconfig: /usr/local/lib/libzmq.so.5 is not a symbolic link

查看intel_gpu_top

至此，我们的虚拟机功能验证就结束了

后记

一顿操作猛如虎，不如换用dockerPVE https://club.fnnas.com/forum.php?mod=viewthread&tid=12375 网页上点一点就能开GVT-g简直轻轻松松

希望飞牛官方早日支持在web端创建添加mdev设备吧
