RAID5掉盘，恢复过程另一块硬盘出现问题处理过程

乔治x

RAID5掉盘，恢复过程另一块硬盘出现问题处理过程

一开始故障的是sdd，我更换上去了，恢复过程我还使用迅雷下载作死，大家千万别学我。

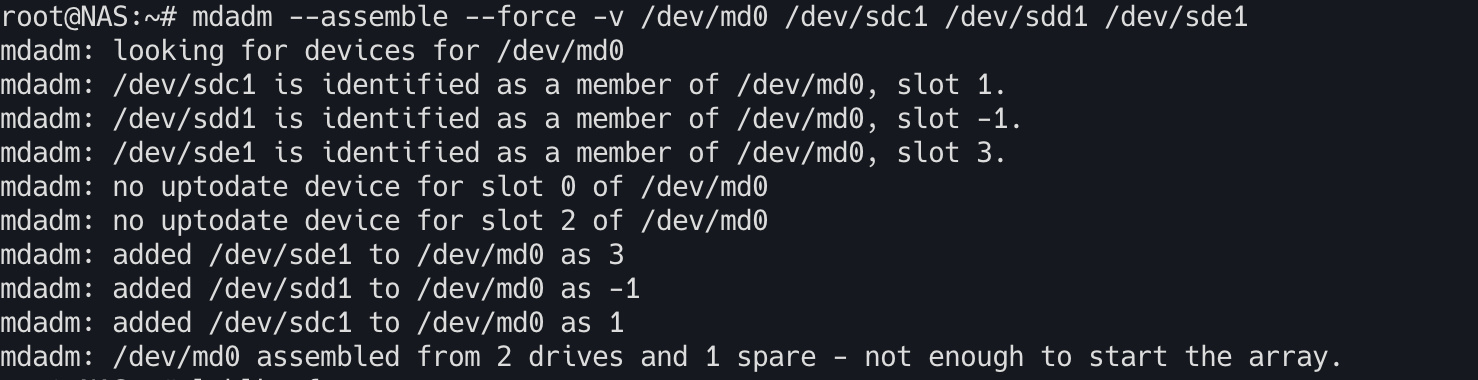

下面是第二块硬盘有问题后RAID启动失败了。

1. 阵列缺少 slot 0 和 slot 2 的设备
2. 当前只有 slot 1 (/dev/sdc1) 和 slot 3 (/dev/sde1) 是活跃成员
3. /dev/sdd1 被识别为备用设备 (spare, slot -1)
4. 阵列无法启动因为活跃设备数量不足

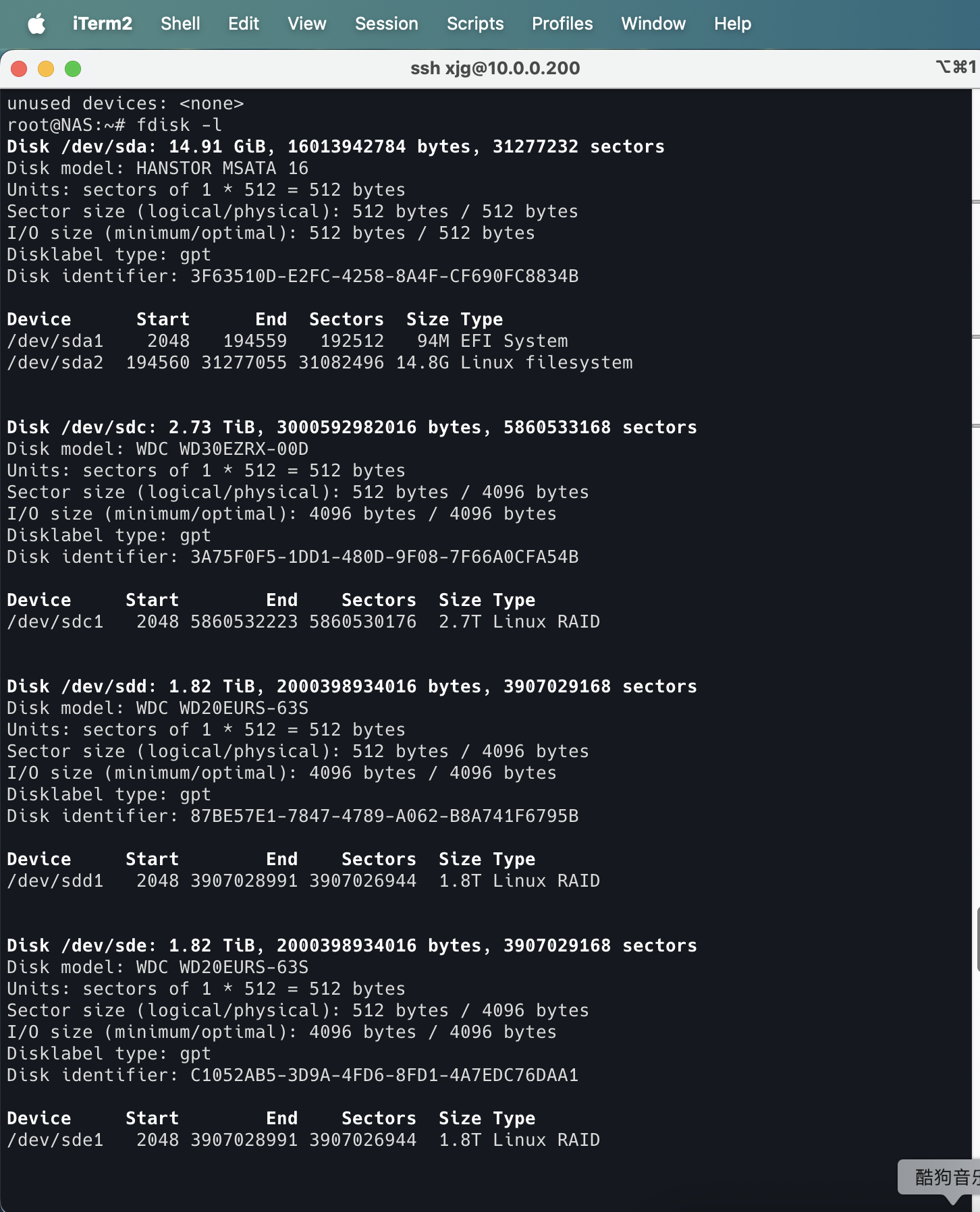

fdisk -l

根据最新的 cat /proc/mdstat 和 fdisk -l 信息，你的 RAID5 阵列 /dev/md0 目前处于 inactive（非活动） 状态，并且所有成员盘（sdc1、sdd1、sde1）都被标记为 spare（备用盘），这意味着 RAID 无法自动启动。

关键发现

1. RAID5 原本是 4 盘阵列（raid-devices=4），但现在只有 3 盘在线：
   • /dev/sdc1（2.7TB）
   • /dev/sdd1（1.8TB）
   • /dev/sde1（1.8TB）
   • 缺少第 4 盘（可能是 /dev/sdb1？）
2. /dev/sdb1 存在但未被加入 RAID（fdisk -l 显示它是 Linux RAID 类型）。

首先检查阵列详细信息：

root@NAS:~# mdadm --examine /dev/sd[cde]1
/dev/sdc1:
          Magic : a92b4efc
        Version : 1.2
    Feature Map : 0x1
     Array UUID : 5536749d:c8d89340:5678399c:fc33d46d
           Name : NAS:0  (local to host NAS)
  Creation Time : Tue Dec 17 23:56:42 2024
     Raid Level : raid5
   Raid Devices : 4

 Avail Dev Size : 5860265984 sectors (2.73 TiB 3.00 TB)
     Array Size : 5860144128 KiB (5.46 TiB 6.00 TB)
  Used Dev Size : 3906762752 sectors (1862.89 GiB 2000.26 GB)
    Data Offset : 264192 sectors
   Super Offset : 8 sectors
   Unused Space : before=264112 sectors, after=1953503232 sectors
          State : clean
    Device UUID : 79d5251b:69e987dc:acc2e560:bd1a5dc8

Internal Bitmap : 8 sectors from superblock
    Update Time : Thu May 29 00:50:56 2025
  Bad Block Log : 512 entries available at offset 16 sectors
       Checksum : 2590a51 - correct
         Events : 12096

         Layout : left-symmetric
     Chunk Size : 512K

   Device Role : Active device 1
   Array State : .A.A ('A' == active, '.' == missing, 'R' == replacing)
/dev/sdd1:
          Magic : a92b4efc
        Version : 1.2
    Feature Map : 0x9
     Array UUID : 5536749d:c8d89340:5678399c:fc33d46d
           Name : NAS:0  (local to host NAS)
  Creation Time : Tue Dec 17 23:56:42 2024
     Raid Level : raid5
   Raid Devices : 4

 Avail Dev Size : 3906762752 sectors (1862.89 GiB 2000.26 GB)
     Array Size : 5860144128 KiB (5.46 TiB 6.00 TB)
    Data Offset : 264192 sectors
   Super Offset : 8 sectors
   Unused Space : before=264112 sectors, after=0 sectors
          State : clean
    Device UUID : 6e87af7b:1d0f3768:6d3034f3:448a68fd

Internal Bitmap : 8 sectors from superblock
    Update Time : Thu May 29 00:50:56 2025
  Bad Block Log : 512 entries available at offset 16 sectors - bad blocks present.
       Checksum : 417ba753 - correct
         Events : 12096

         Layout : left-symmetric
     Chunk Size : 512K

   Device Role : spare
   Array State : .A.A ('A' == active, '.' == missing, 'R' == replacing)
/dev/sde1:
          Magic : a92b4efc
        Version : 1.2
    Feature Map : 0x1
     Array UUID : 5536749d:c8d89340:5678399c:fc33d46d
           Name : NAS:0  (local to host NAS)
  Creation Time : Tue Dec 17 23:56:42 2024
     Raid Level : raid5
   Raid Devices : 4

 Avail Dev Size : 3906762752 sectors (1862.89 GiB 2000.26 GB)
     Array Size : 5860144128 KiB (5.46 TiB 6.00 TB)
    Data Offset : 264192 sectors
   Super Offset : 8 sectors
   Unused Space : before=264112 sectors, after=0 sectors
          State : clean
    Device UUID : a2a1c152:2c49b698:6d3034f3:448a68fd

Internal Bitmap : 8 sectors from superblock
    Update Time : Thu May 29 00:50:56 2025
  Bad Block Log : 512 entries available at offset 16 sectors
       Checksum : 490cfb8f - correct
         Events : 12096

         Layout : left-symmetric
     Chunk Size : 512K

   Device Role : Active device 3
   Array State : .A.A ('A' == active, '.' == missing, 'R' == replacing)
root@NAS:~# cat /proc/mdstat
Personalities : [linear] [raid0] [raid1] [raid6] [raid5] [raid4] [raid10]
md0 : inactive sdd1[2](S) sde1[3](S) sdc1[1](S)
      6836895744 blocks super 1.2

unused devices: <none>

备份超级块

mdadm --examine /dev/sdb1  # 替换 X 为你的磁盘（如 sdb1, sdc1 等）
/dev/sdb1:
          Magic : a92b4efc
        Version : 1.2
    Feature Map : 0x1
     Array UUID : 5536749d:c8d89340:5678399c:fc33d46d
           Name : NAS:0
  Creation Time : Tue Dec 17 23:56:42 2024
     Raid Level : raid5
   Raid Devices : 4
   Super Offset : 8 sectors  # 超级块偏移量（重要！）
   Unused Space : before=264112 sectors, after=1953503232 sectors

使用 dd 备份超级块

方法1：超级块通常位于磁盘的 末尾（metadata=1.2） 或 开头（metadata=0.9/1.0）。

• if=/dev/sdb1：要备份的 RAID 成员盘。
• of=...：备份文件路径。
• bs=512：块大小（字节）。
• count=128：备份 128 个扇区（64KB，足够覆盖超级块）。
• skip=8：跳过前 8 个扇区（Super Offset）。

dd if=/dev/sdb1 of=/path/to/backup/sdb1_superblock.bak bs=512 count=128 skip=8

方法2：备份整个 RAID 元数据区域

dd if=/path/to/backup/sdb1_superblock.bak of=/dev/sdb1 bs=512 seek=8

恢复超级块

dd if=/path/to/backup/sdb1_superblock.bak of=/dev/sdb1 bs=512 seek=8

验证

mdadm --examine /dev/sdb1

额外安全措施

备份所有 RAID 成员盘的超级块

mdadm --examine --scan > /etc/mdadm/mdadm.conf.backup

准备开干尝试强制重新组装 RAID

其实按顺序应该先停止阵列，但我这里阵列已经GG所以直接重组。

mdadm --stop /dev/md0

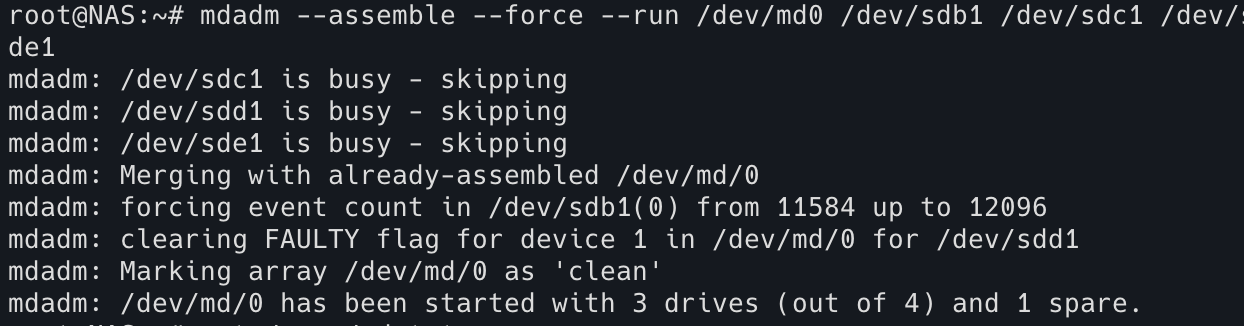

root@NAS:~# mdadm --assemble --force --run /dev/md0 /dev/sdb1 /dev/sdc1 /dev/sdd1 /dev/sde1

直接把所有硬盘加入RAID组

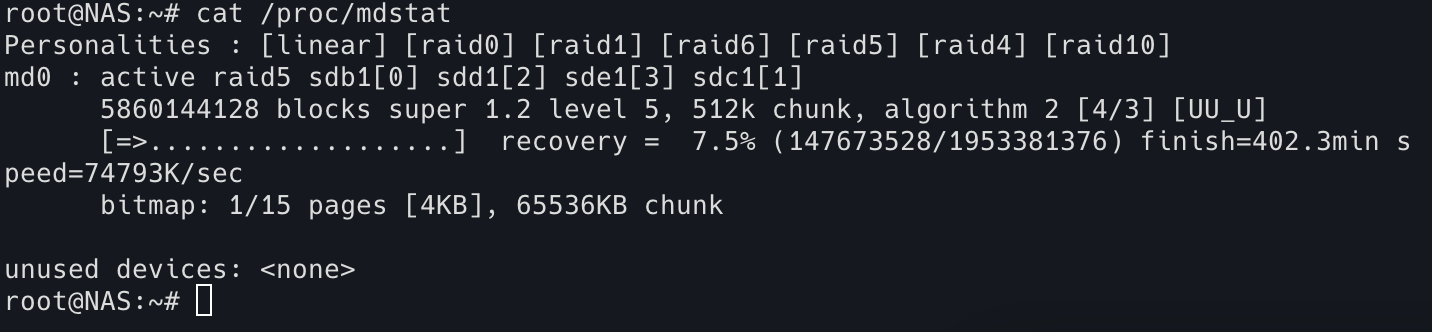

如果启动成功，在webui上面重新加入硬盘进行数据恢复，然后检查 /proc/mdstat

• cat /proc/mdstat

完事！记得千万不要在数据恢复期间进行下载上传啥的操作，很容易GG。引以为戒。

cavenlai

最安全还是导出数据后再去尝试恢复，或者直接删除阵列再新建倒数据回去。

乔治x

cavenlai 发表于 2025-5-30 11:48
最安全还是导出数据后再去尝试恢复，或者直接删除阵列再新建倒数据回去。 ...

你可能对现场环境没看明白，我的硬盘已经快不行了，大量读写会导致另一块硬盘直接掉，阵列直接不可用。我当然知道最好备份，我也这么做了。
