目前市面上的nas机箱都感觉不是很满意，打算自己设计一个，先用SU推敲初稿，然后SW做细
方案
- 配置：HDD3.5x4+SSD2280x2，RAM*2
- 机箱外壳+顶盖：铝制，CNC开一个然后喷砂，问了一下价格挺贵

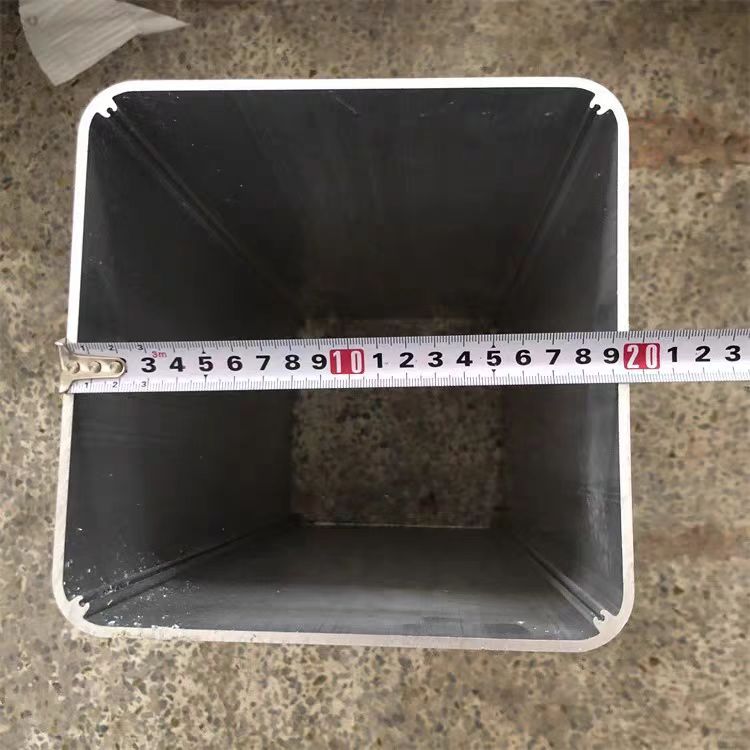

(实物图见底部)
- 底盖子+内部框架：3D打印
- 硬盘拖：买现成的
- 主板：170mm-ITX主板，或者买工控板。目前没找到内存和SSD被插的，不完美。
- 硬盘背板：咸鱼买现成的4盘位
- 散热：140mm或120mm，机箱风扇，标准扇方便更换，可以换猫头鹰。
- 前面板I/O总成：前面板咸鱼有现成的USB-A*2+USB-C+SD的，其实我个人用不上外置IO，避免以后需要还是做了。
- 后面板I/O：因为外壳会挡住PC主板和工控板的板载接口，所以全部要引到背面，需要一个单独的总成，目前还没没找到合适的成品，不知道用PCI接口能不能行。
效果图
外观就是一个简单的圆角矩形箱子（我知道有人会说像垃圾桶←_←!）,外观设计就是一个简单好打理为主。不是干工业设计的，轻喷！

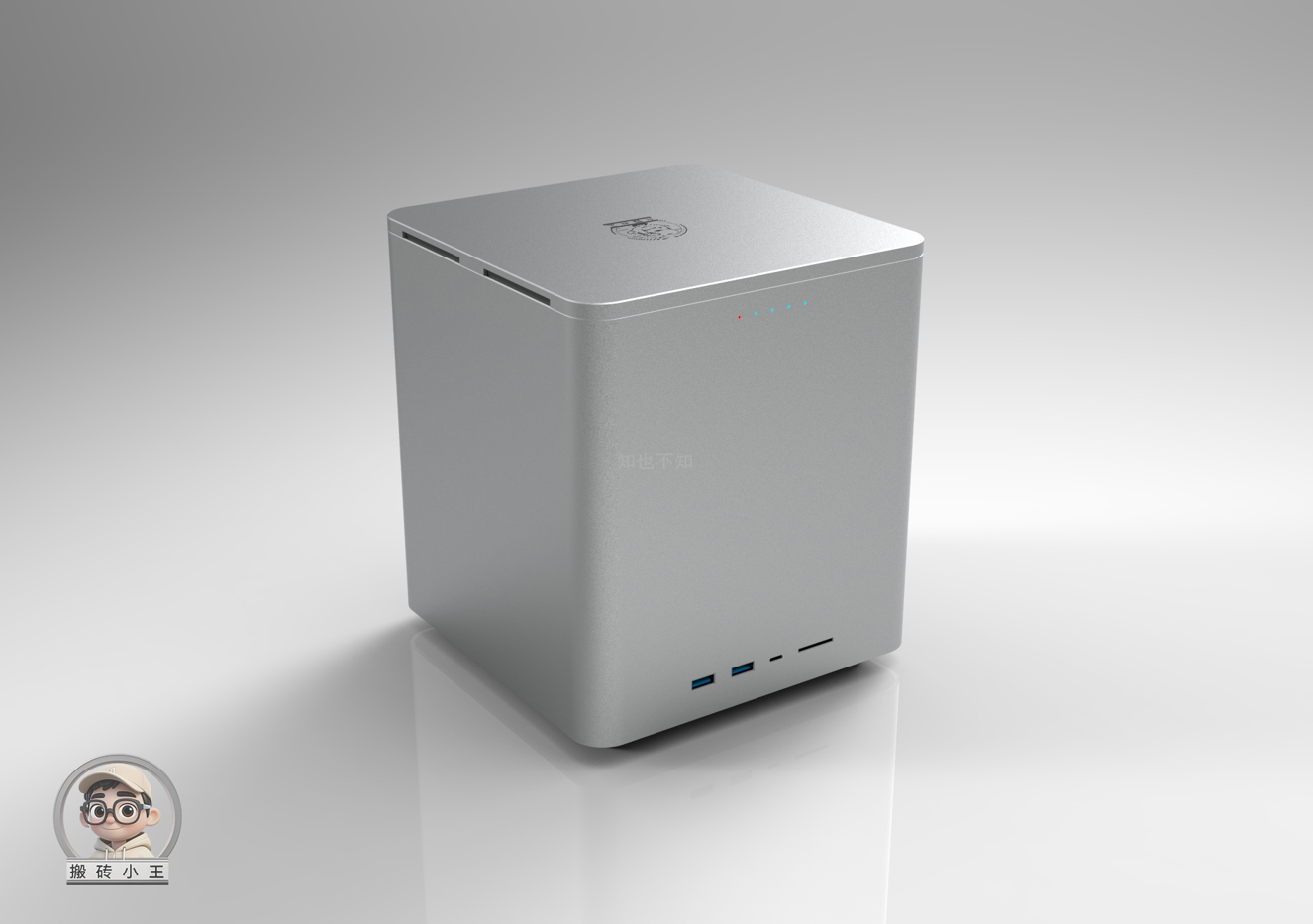

正面效果
顶盖可以用激光或者酸洗放一个LOGO啥的

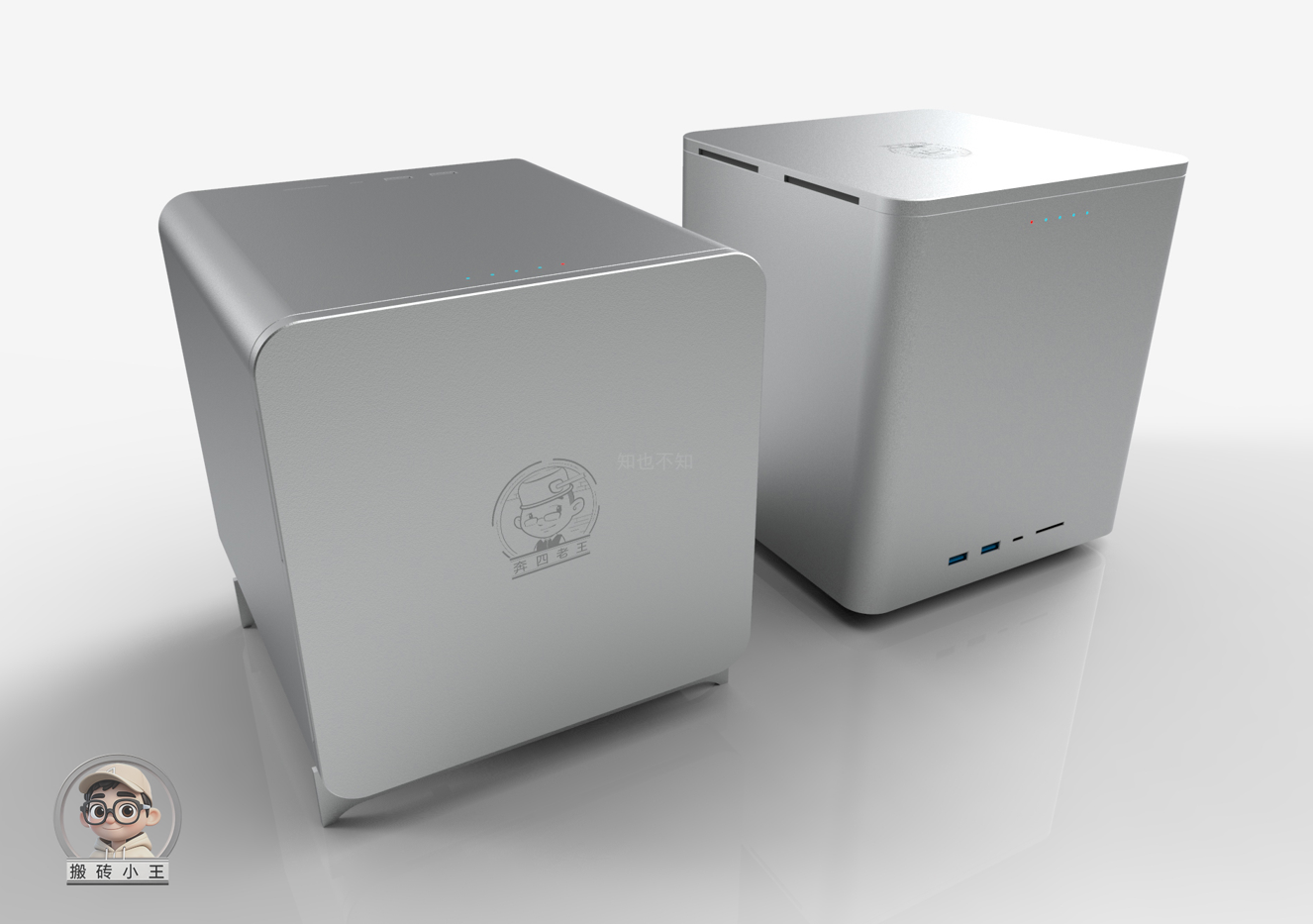

立放和卧放
设计了一个小支架，立放和卧放都可以。顶盖采用磁吸；为防止卧放时，磁铁吸力不足，内框架立柱会稍高一点和顶盖的翻边咬合(详见内部结构)。
不直接卧放的原因是那一面有散热孔，而且不想在立面(铝壳)上贴防滑垫。

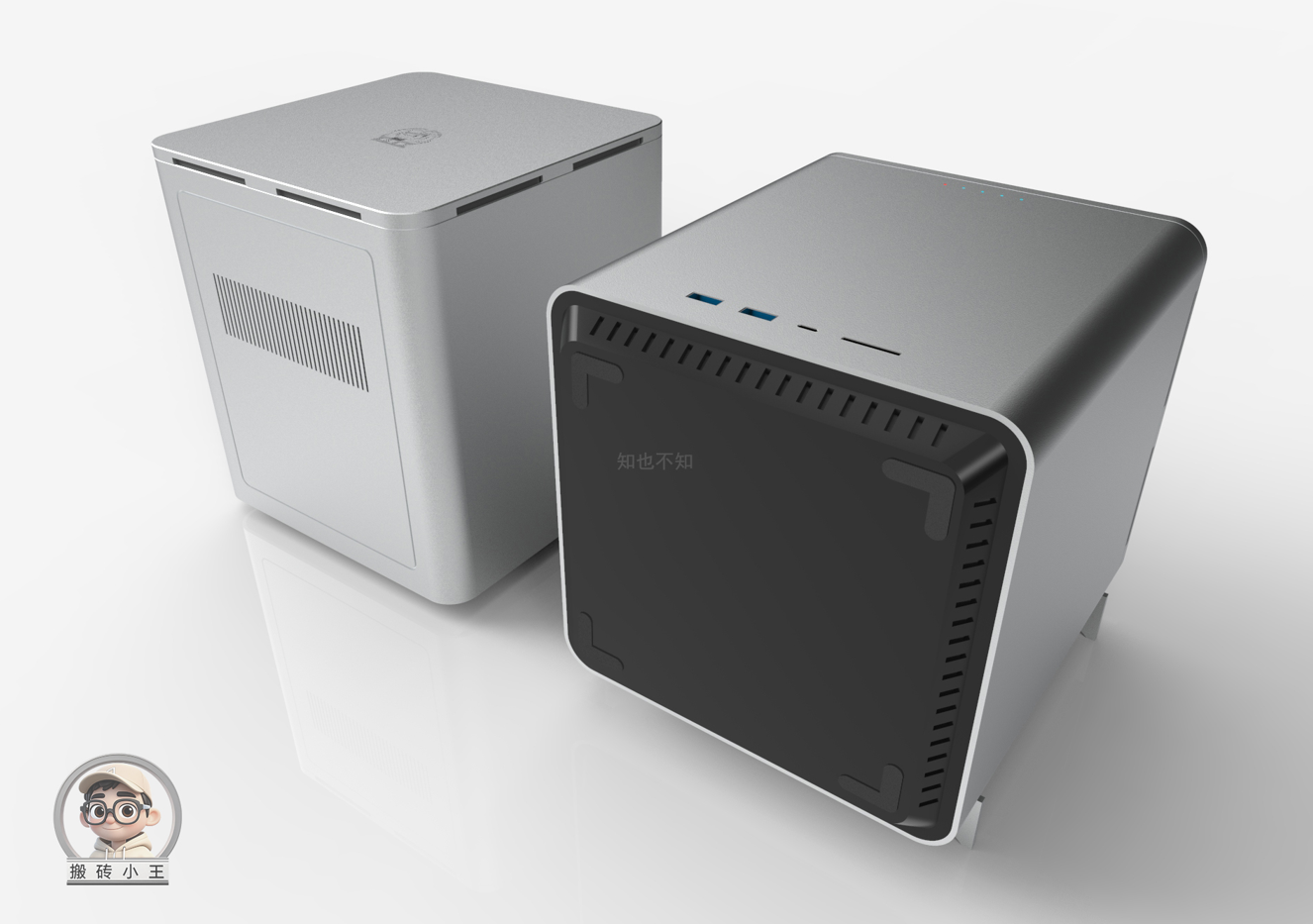

背面和底面
底板是突起的，侧面开进风空，内部衬一张防尘网。
外凸的底板还有一个好处，卧放的时候可以直接顶到墙壁放，不会遮挡散热孔。

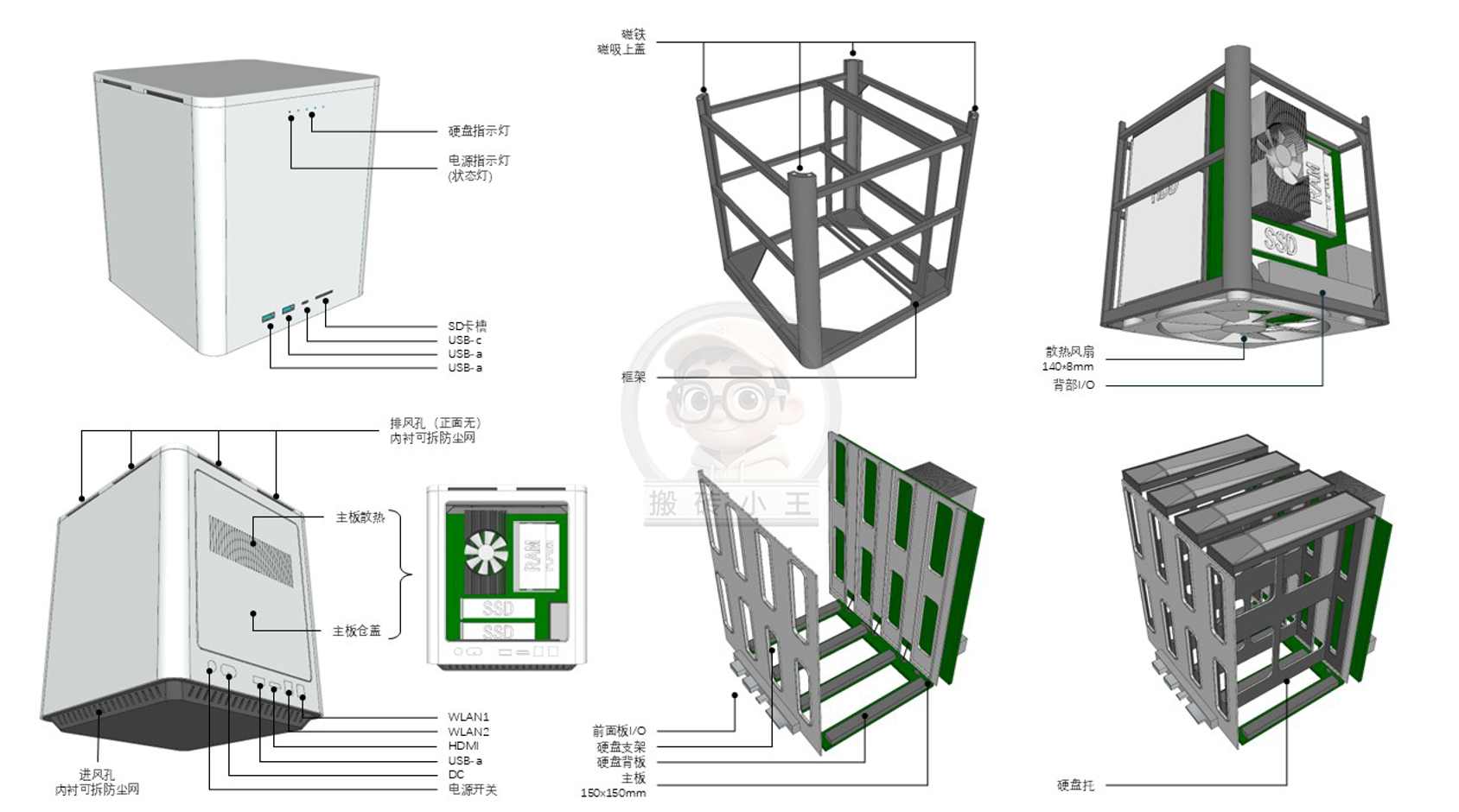

内部结构
- 前面板的指示灯其实不是很满意，太丑了，之后打算改成铣槽放一根导光条。
- 前面I/O之前说了，我自己是用不上的，可能会改位置放到顶盖内。
- 背部设计了一个大盖板，为的是方便拆装内存和SSD，也方便清理散热鳍片。
- 背部I/O只画了个定位线条，以为没找到合适的总成。
- 电源开关也设计在背面，毕竟NAS没人天天去开关机，放在前面完全没必要。
- 内框架立柱上预留两个圆槽，塞两个磁块，对应的顶盖内部也打印一个框架实现磁吸。
- 主要的散热风扇就是一般主机用的，底盖开了就可以方便更换，反正很便宜，免得风扇老化的噪音。
- 硬盘支架因为要做接地，只能用金属的，之后咸鱼或者华强北淘一个

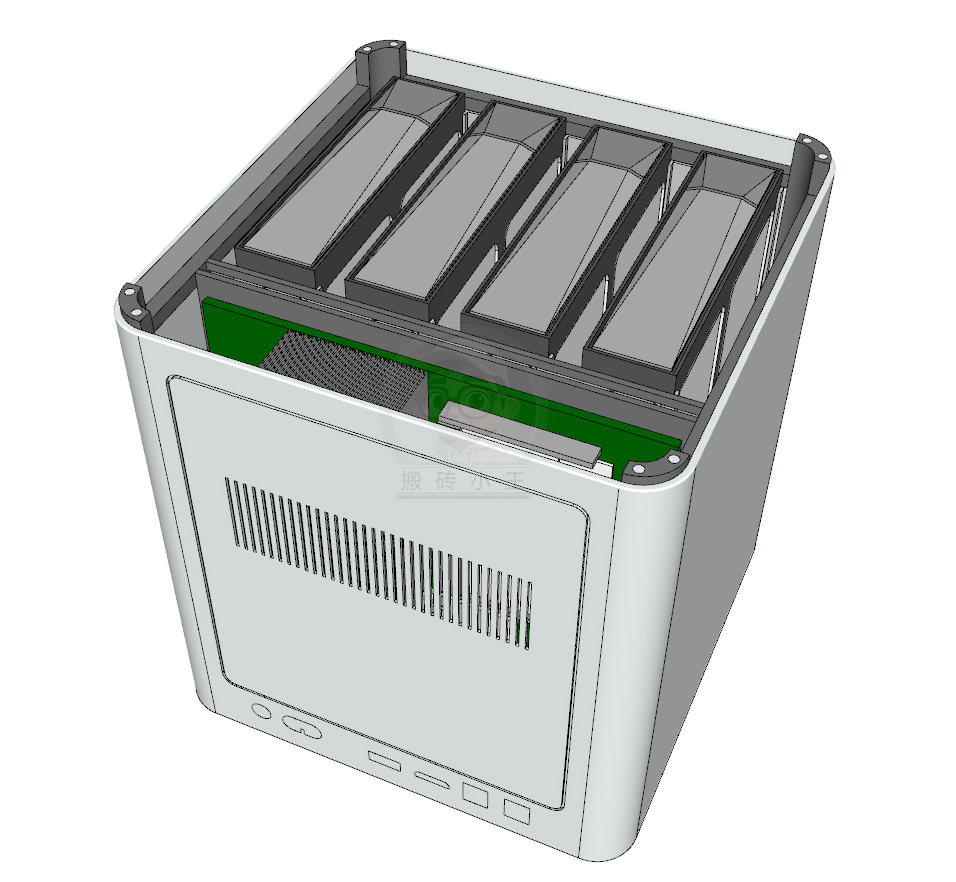

这是开盖后：

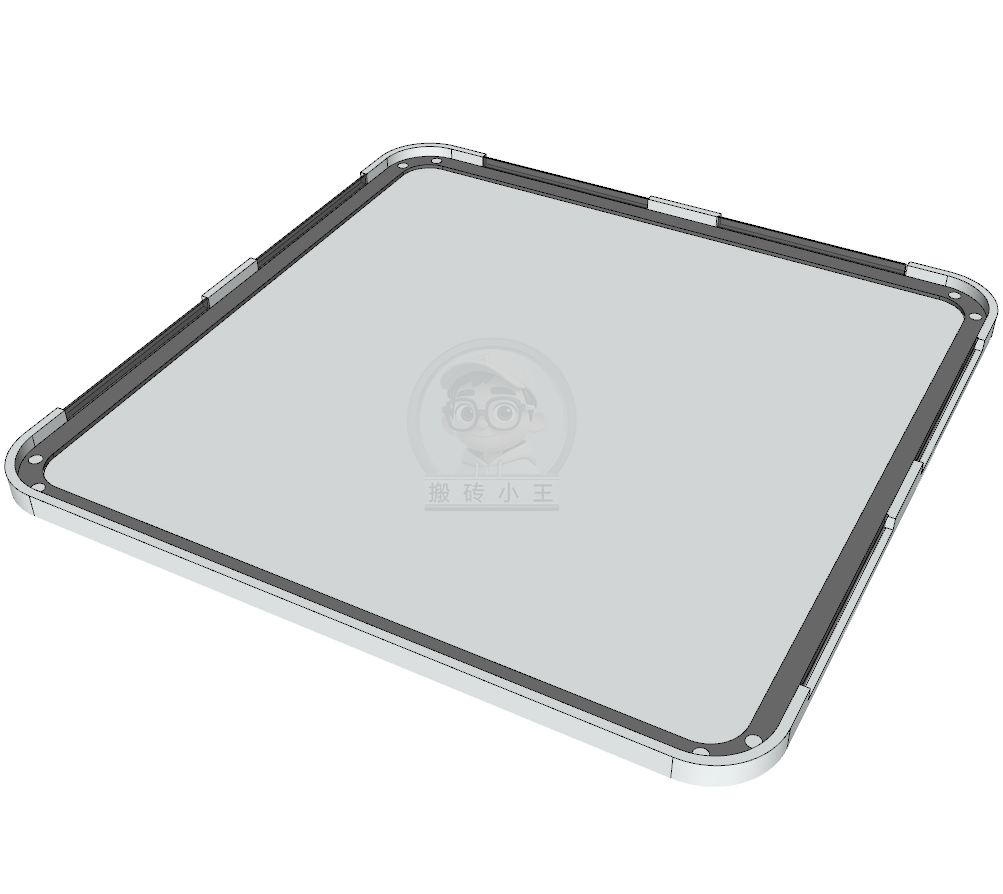

这是顶盖内侧：
散热
Nas现在运行各种程序越来越多，散热很重要。
通风模式
- 我设想的是底部进风，顶部出风，但在立放的时候可能变成吸尘器，所以底板内要衬一层防尘网。
- 也可以倒过来顶部进风，底部出风。但是顶盖进风口面积可能不够，实在不行顶盖的翻遍旧不要了，顶盖通风空改位一圈贯通的。
- 不在顶盖顶面开孔的原因：个人不喜欢！
之后试验再说，或者有限元模拟一下要不要加大顶盖开孔面积。

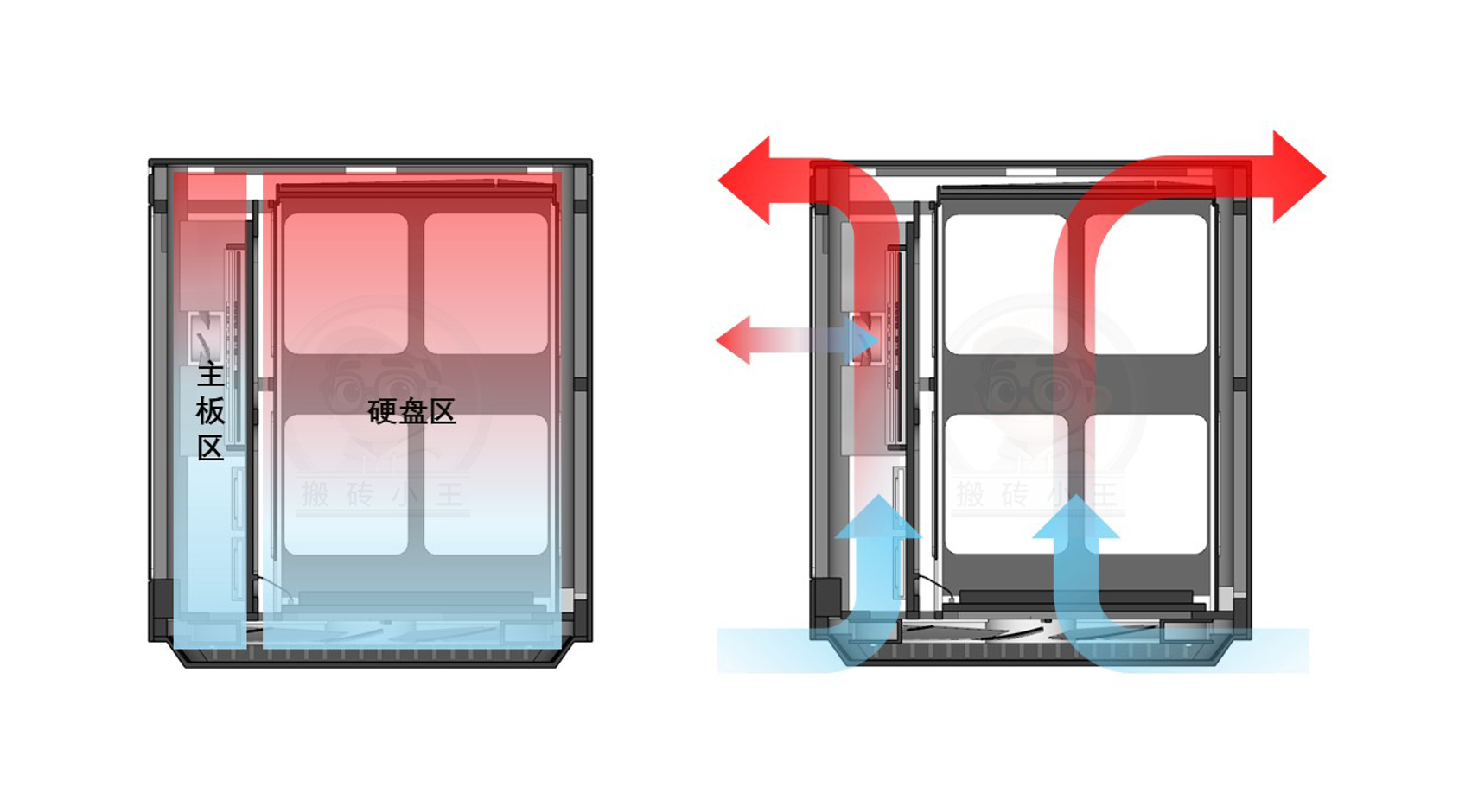

风道
主板反装时PCB板会将内部划分成两个区域，一个主板，一个硬盘，连鞭的热量不用一互窜，方便规划风道。
由于现在的轴流风扇都是风扇轴心附近风压风量大，四周递减，边缘基本无风，分配到主板区的风量可能不够，于是在主板仓盖上增加了一片通风空，正对CPU区域，补充散热，至于CPU风扇是压封还是抽风也要试验后才能确定。
其他
目前只是初稿，还有很多细节没有设计，诸如固定孔、螺丝孔、卡槽等等。个人定制CNC这么大个铝壳有点小贵，成品遥遥无期
欢迎给位大佬提建议意和见！！
如果飞牛4盘位设计成这样全铝壳的，贵三四百，大家会不会购买？
