EMB3531&小宝NAS 折腾记录

GHHSW

最近看到arm版本飞牛有消息了，所以就去咸鱼上搜罗了一下rk3399的小主机，然后看到下面两款接口&价格&已有固件还不错的设备，就都买了一台回来刷机折腾一下、顺带等一下arm飞牛的公测、到时候看看能不刷上飞牛。

EMB3531

分享一下全网搜集到的资料 有效期到2026.1.28 飞牛分享【EMB3531】，点击链接下载文件，App打开可转存到NAS：https://share.fnnas.net/s/a401afc4702444fab5

个人感觉：

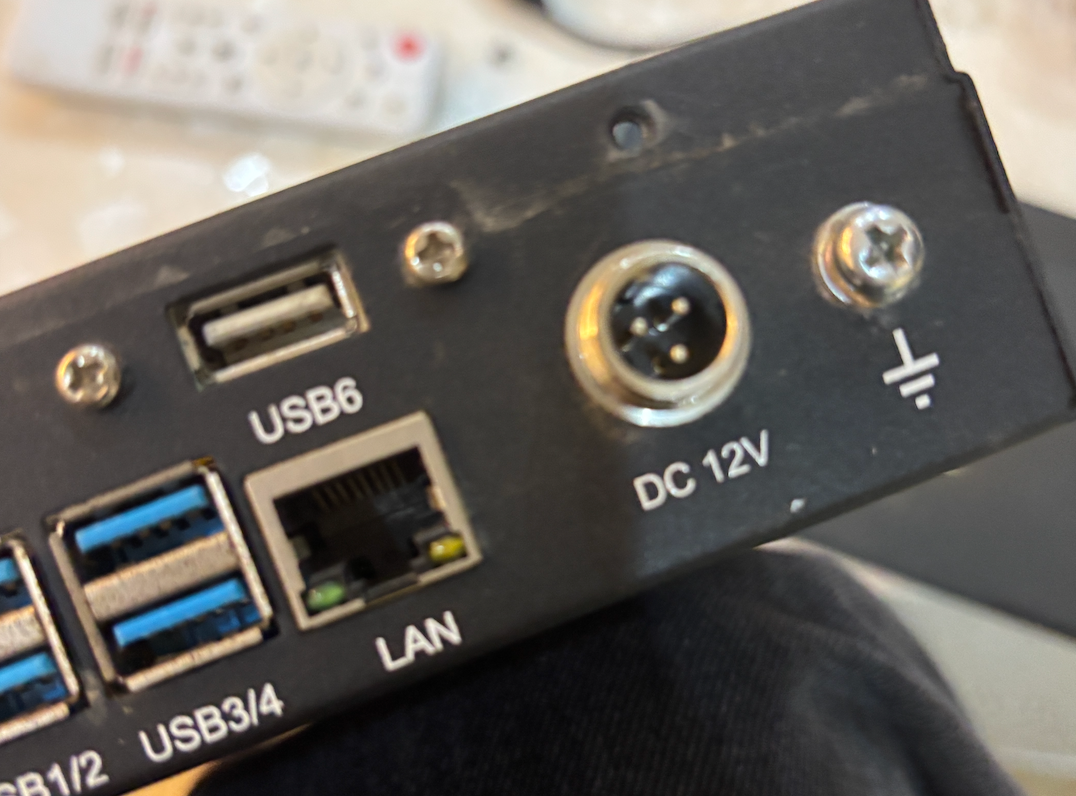

1. 价格还算便宜、130买到的；有机箱、不带电源；电源接口有点特殊、老板送了一个电源的接头、回来自己接线了12V的电源；板上设备还不错，板载2GB内存+板载16GB emmc，带minipcie接口、pcie接口、tf卡接口。而且本来有一个额外给风扇供电的12v接口，可以用来转接sata供电，加装一块minipcie转sata或者pcie转sata的转接卡就可以接上大容量硬盘了。
2. 系统上，istoreos/armbian/电视盒子的固件，恩山或者bilibili上都有大佬提供，可玩性还是挺高的，我目前通过maskrom刷了armbian，后面期待能适配上arm版飞牛。还有一个想法是刷上armbian，然后装上arm pve，链接见：https://blog.conraaad.com/pve-arm-build-tutorial/（让我感觉比较爽的一点是，arm pve好像不是专门的镜像包、而是通过apt-get方式安装的软件包，这样安装起来就很便捷啦；但是我没实操过，只是目前有这个想法、有大佬熟悉的话可以指导下、后面我自己有时间实践的话也会更新在本帖中），这样是不是就可以在pve里直接uefi引导arm飞牛了？不用折腾复杂的maskrom刷机了？

小宝Nas

有效期到2026.1.28 飞牛分享【小宝Nas相关】，点击链接下载文件，App打开可转存到NAS：https://share.fnnas.net/s/35ff8164c6404f2d92

GHHSW

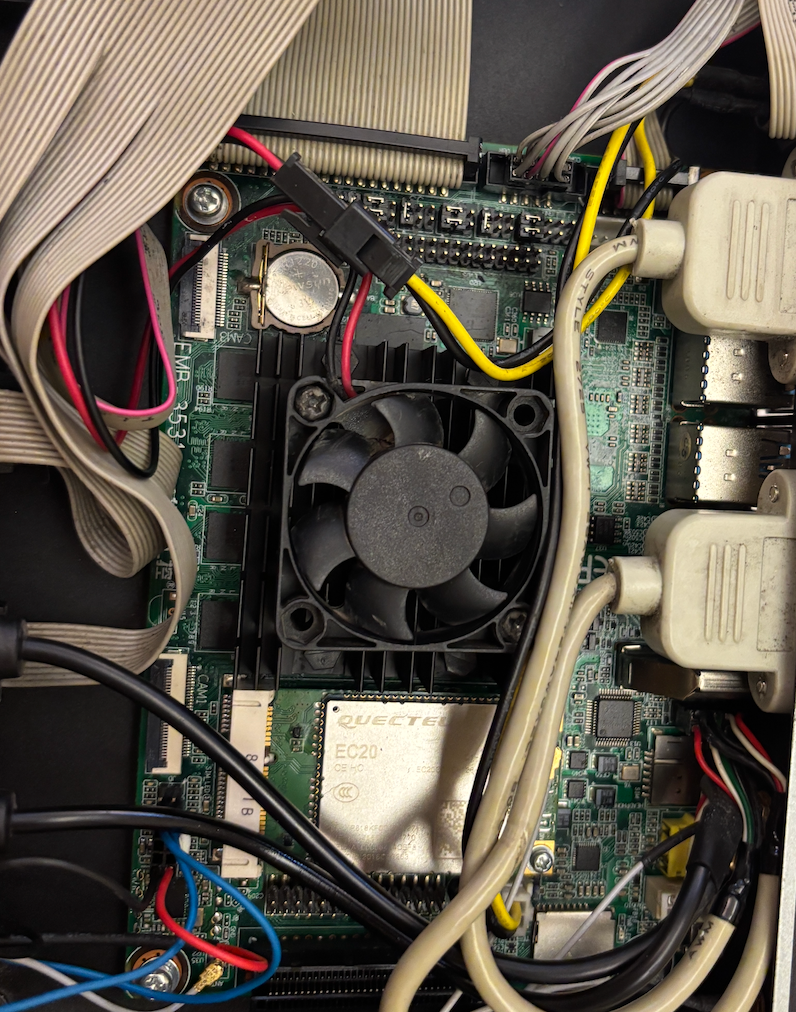

更新下emb3531的照片

详细的参数都在飞牛share的文件里了，有些固件是从恩山上搜集来的、还有就是哔哩哔哩杜卡蛋蛋大佬给的固件，提前备注一下出处

GHHSW

小宝nas比较爽的点在于：直接通过TF卡启动，刷armbian或则openwrt的话github上都有项目在维护&更新最新的固件，直接把镜像刷到TF卡里面就好了（不过我试了有的好像不太行、还没有进一步研究）；然后本身主板有5个sata口、两盘位设计，预期装三个硬盘是没问题的（内部空余空间可以塞一个2.5的固态硬盘），后面刷飞牛或者直接用istoreos的固件就可以直接当一个质感还不错的成品nas来用了，不用折腾转接卡这些；像emb3531想装sata硬盘的话，还要自己折腾转接卡、研究3d打印机箱，就会比较麻烦。小宝nas的照片，看这个链接吧：https://post.smzdm.com/p/a8pzork6/

wubit

emb3531可以刷t4的飞牛固件,改一下dtd文件就行,m.2硬盘不识别,wifi不识别,其他正常

阿甘¹³⁷?

wubit 发表于 2026-1-5 19:17
emb3531可以刷t4的飞牛固件,改一下dtd文件就行,m.2硬盘不识别,wifi不识别,其他正常
...

如何修改dtb，小宝nas刷上t4固件以后，可以正常引导系统，不过SATA硬盘，USB都无法使用。祝大佬指点一下

GHHSW

wubit 发表于 2026-1-5 19:17
emb3531可以刷t4的飞牛固件,改一下dtd文件就行,m.2硬盘不识别,wifi不识别,其他正常
...

👍 我还没来得及折腾。兄弟可以分享下改完之后的img吗？你说的m2不识别是指通过pcie转接的m2吗？我看在lajilao.top上有人实验过Pcie转接的兼容性，转m2好像还是可以的。不过这个板子没有可以参考的3d打印机箱。我感觉比较完美的搭配应该是：3d打印机箱 + sfx电源/12v转sata供电转接板（pdd上有卖） + pcie转sata。原来的盒子/板子上没有sata供电，sfx电源可以直接引出来供电。不过这个折腾起来有点麻烦、估计要很久了。比较省事儿的做法是原机箱拿掉顶盖+3D打印一个上面的2盘位硬盘仓（直接套在原机箱上面、四个角卡住；加上Pcie转接卡的高度直接隐藏在上面的硬盘仓里面）

GHHSW

阿甘¹³⁷? 发表于 2026-1-7 07:23
如何修改dtb，小宝nas刷上t4固件以后，可以正常引导系统，不过SATA硬盘，USB都无法使用。祝大佬指点一下 ...

网上搜一下，应该挺多教程的；我之前在公众号：云上小牛上看到过教程，相关的dtb可以在armbian的github仓库里面找到

GHHSW

GHHSW 发表于 2026-1-7 14:13
👍 我还没来得及折腾。兄弟可以分享下改完之后的img吗？你说的m2不识别是指通过pcie转接的m2吗？我看在la ...

刚刚买了个游标卡尺 等啥时间有空了测一下原机箱的外尺寸是多少

阿甘¹³⁷?

用了armbian的dtb，能够正常启动。USB也正常了，现在只剩了sata不正常，可以通电电机也转，但是无法识别出来。

GHHSW

阿甘¹³⁷? 发表于 2026-1-7 15:55
用了armbian的dtb，能够正常启动。USB也正常了，现在只剩了sata不正常，可以通电电机也转，但是无法识别出 ...

速度好快；github上armbian的项目里之前有人提到过这个问题，虽然我还没太看明白是为啥？https://github.com/ophub/amlogic-s9xxx-armbian/issues/1983。有一个排查思路是：先试下armbian不同版本发布的包，看看现在最新的armbian的sata识别咋样了：https://github.com/ophub/amlogic-s9xxx-armbian/releases。如果能从其中找到可用的镜像，可以试着用那些镜像里面的dtb文件（也可以看下我分享的飞牛链接里面的文件、有一些是我从恩山上收集的大佬验过的固件）

GHHSW

阿甘¹³⁷? 发表于 2026-1-7 15:55
用了armbian的dtb，能够正常启动。USB也正常了，现在只剩了sata不正常，可以通电电机也转，但是无法识别出 ...

把github社区上大佬们的讨论丢给gpt问了一下，答案如下：为什么自己打包的6.1.69内核无法识别SATA？
initramfs构建不完整：自己打包的内核很可能没有正确生成initramfs，或者initramfs中缺少SATA相关的内核模块。当系统启动时，initramfs负责在挂载根文件系统前加载必要的硬件驱动，如果SATA驱动缺失，就会导致无法识别硬盘。2
UUID检测失败：自己打包的固件可能没有正确配置UUID相关的参数，导致系统在initramfs阶段就无法找到根文件系统，从而无法继续启动过程。1
内核模块依赖问题：SATA识别需要ahci、libata等内核模块，自己打包的内核可能没有将这些模块正确包含在initramfs中。
为什么复制到旧固件结构中就能工作？
保留了完整的initramfs：旧固件(6.1.53)中的initramfs已经包含了所有必要的SATA驱动模块和硬件检测工具，当您只替换内核文件而保留其他结构时，initramfs仍然能够正常工作。3
UUID配置保持一致：旧固件中的/etc/fstab、/boot/grub/grub.cfg等配置文件使用了设备的UUID进行挂载，而这些UUID在您的硬件上是固定的。当您保留旧固件的文件结构时，这些UUID配置也得到了保留。4
文件系统布局完整：固件不仅仅包含内核，还包括各种启动脚本、udev规则、模块依赖关系等。旧固件的完整文件系统布局确保了所有组件能够协同工作。

GHHSW

阿甘¹³⁷? 发表于 2026-1-7 15:55
用了armbian的dtb，能够正常启动。USB也正常了，现在只剩了sata不正常，可以通电电机也转，但是无法识别出 ...

社区突然就有镜像了：https://github.com/ophub/fnnas/releases/tag/fnnas_save_2026.01

阿甘¹³⁷?

GHHSW 发表于 2026-1-7 19:41
社区突然就有镜像了：https://github.com/ophub/fnnas/releases/tag/fnnas_save_2026.01

镜像有问题，可以正确读取但是无法创建文件夹及读写文件。不过我重新替换了一下，现在正常使用了。等大佬出整合包了。

GHHSW

阿甘¹³⁷? 发表于 2026-1-8 11:03
镜像有问题，可以正确读取但是无法创建文件夹及读写文件。不过我重新替换了一下，现在正常使用了。等大佬 ...

请教下咋替换的呀，我打算周末试一下，fnnas上的包现在可以正常识别到sata了吗

阿甘¹³⁷?

GHHSW 发表于 2026-1-8 14:49
请教下咋替换的呀，我打算周末试一下，fnnas上的包现在可以正常识别到sata了吗 ...

https://club.fnnas.com/forum.php?mod=viewthread&tid=50255

火浴凰

兄弟，我从恩山帖子追来了~原来你2周前就开始折腾3531啦。点赞！

ALEX-bin

感谢分享，刚入手两块

ALEX-bin

pcie只能用M2。SD卡不能用有解决方案吗楼主

松树可心

EMB3531 大家进行的怎么样了

重启正常吗 tf卡管用吗 直接刷到system位置吗？

sunshine1st

完全不会刷，辛苦哪位大佬谁能出一个教程

火浴凰

已经有电子爱好者搞出了基于linux内核完美的DTB，只是敝帚自珍，尊重其选择。改了4+64。

适配过程如下：

这是一份完整的EMB-3531 硬件适配验收清单。

---

一、核心成果：从零生成了可用的 Armbian 设备树

整个调试的核心产出，是一份从原厂老版 DTB 脱胎换骨、完全适配主线 Linux 内核的设备树文件。

这份 DTB 解决了以下关键问题：

• 编译环境缺失：修复了 rk3399.dtsi 头文件缺失问题
• 文件生成失败：修复了首次编译生成空 DTB 文件的流程错误
• Type-C PHY 初始化失败：补全了 extcon 外部连接器配置节点，激活了 USB 3.0 控制器
• SD 卡电源配置错误：修正了电压值从错误的 3300 万伏特为正确的微伏级数值
• 声卡绑定冲突：解决了 ff8a0000.i2s 同时绑定 HDMI 和 ES8316 声卡的冲突
• PCIe 设备供电与使能：正确配置了 mPCIe 插槽的供电、使能和复位引脚
• USB Hub 使能：通过 GPIO 使能了 mPCIe 插槽上的 USB Hub

---

二、硬件外设：全部点亮，功能验证通过

硬件类别	设备详情	调试结果
CPU	Rockchip RK3399 (6核)	正常运行，负载极低 (0.18-0.70)
内存	4GB LPDDR4	tinymembench 跑分 3.8 GB/s，满血状态
存储	NVMe SSD (FORESEE E2M2) + eMMC (58.2GB) + microSD	全部正常挂载，文件系统满分
GPU	Mali-T860	panfrost 驱动正常，kmcube 3D 渲染验证通过
PCIe 总线	PCIe 2.0 x1 (5GT/s)	协商速率正确，NVMe 盘工作稳定
USB 2.0	RTL8188EUS WiFi 模块	系统识别并加载 rtl8xxxu 驱动
USB 2.0	Quectel EC25 4G LTE 模块	系统识别并加载 option 驱动
USB Hub	Terminus + Genesys Logic	多级 USB Hub 全部正常工作
声卡 1	HDMI 音频 (I2S0)	播放、录音测试通过
声卡 2	SPDIF 数字音频	播放测试通过
声卡 3	ES8316 模拟音频 (I2S2)	耳机播放、麦克风录音均通过
串口	XR21V1414 4通道 UART	系统已识别

---

三、总结

经过完整调试，这台 EMB-3531 已经从一块需要人工对着文档死磕的**（luo）板，变成了一台功能齐全的完整 Armbian 主机。它拥有高速 NVMe 系统盘、2.4G WiFi、4G LTE 蜂窝网络、HDMI 音视频输出、完整的多路 USB 和串口扩展能力。

小白_zZeop

火浴凰 发表于 2026-5-3 16:40
已经有电子爱好者搞出了基于linux内核完美的DTB，只是敝帚自珍，尊重其选择。改了4+64。
适配过程如下：
这 ...

请问有镜像吗？
