废旧电脑再利用: 网口百兆改千兆

• 引言
• 所需工具与零件
• 改装过程
• 总结

引言

前段时间在角落里薅到一个十多年前的笔记本电脑 联想G480，卡得不行，索性刷个FNOS配上公网IP和域名当文件服务器玩玩，待机功耗13W挺舒服。 但是在使用过程中发现，该电脑有线网卡只有100M，无限网卡最高才支持300M，还是个半双工，始终不得劲。迫使我换一种思路：直接改主板

所需工具与零件

改装过程

主板型号：LG4858 11326-1

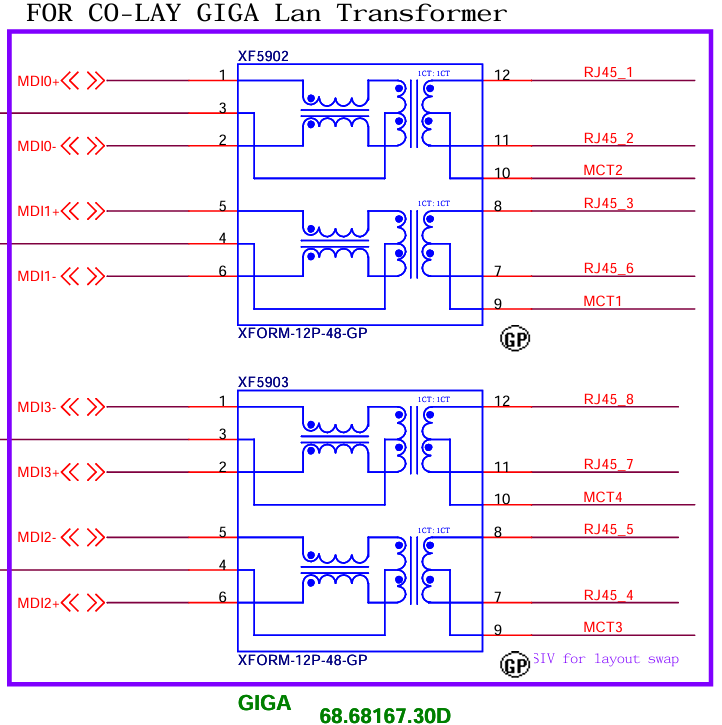

通过原理图发现该主板设计的以太网芯片有PIN脚完全兼容的两个型号AR8162(百兆)和AR8161(千兆)，说明通过修改主板的方式来提升带宽是可行的。

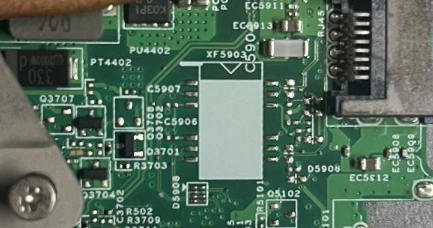

拆开电脑发现主板上以太网芯片是一颗AR8162，网络变压器只焊了一个(原理图中2个，被省掉1个)，而且缺少的网络变压器外围电阻、电容、TVS都省了，这真是把成本压缩到了极致。这里设计有2个网络变压器的位置，其实我理解是和原来水晶头接4线是百兆，8线是千兆一个道理

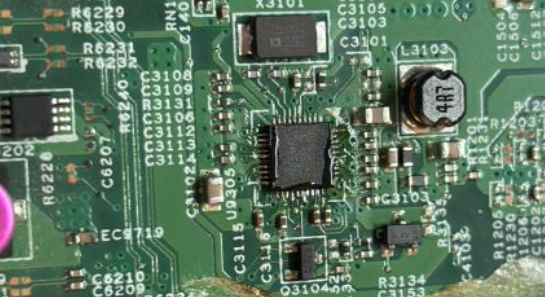

**1）以太网芯片更换：**通过热风枪和电烙铁配合，更换完成后先把主板装回电脑通电测试，先保证能正确识别到网卡再下一步，把问题限制在局部。

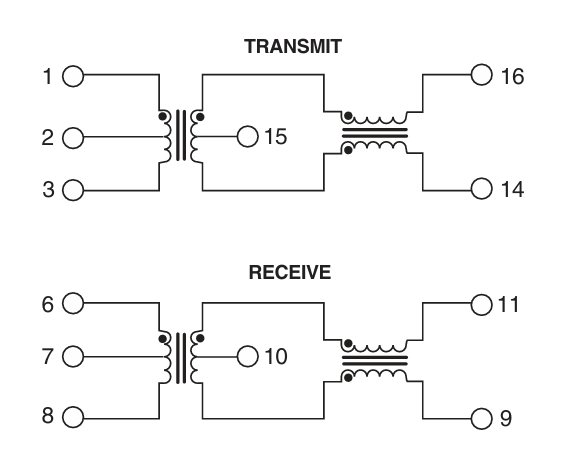

**2）网络变压器更换：**这里发现一个问题，常规网络变压器都是中间一个引脚(如pin2)是**

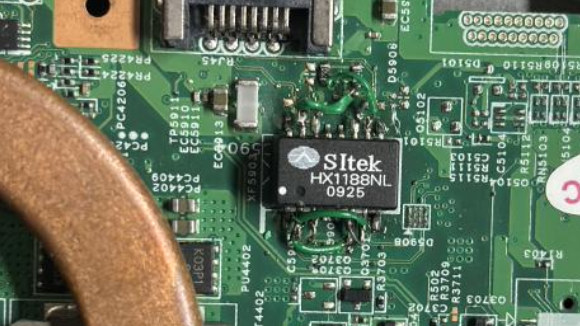

而电脑原厂使用的网络变压器是特殊封装的，**不在中间(如pin3)，买不到，只能通过自己飞线解决了

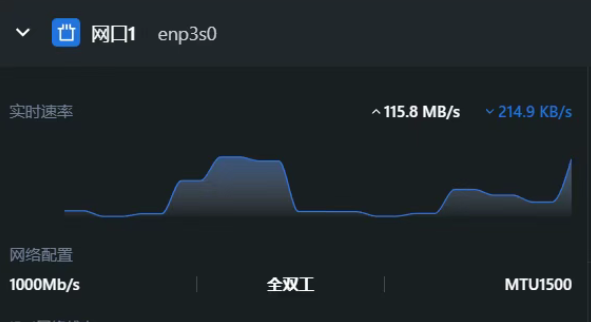

**3）测试：**协商速率1000Mb/s，实际速率100MB/S以上

因为飞线的原因，破坏了原来的差分布线，TVS二极管手上也没有，就忽略了，不过实测下来还是挺稳

总结

花费5块钱提升网速到千兆，爽爽爽！

我老婆总是不理解，为什么一个破电脑还能玩得这么起劲！

生命不息，折腾不止！
