OES 三盘位 3.5终于搞定了

Neason

最近入了一个 OES，原生带 3 个 SATA位，可惜只支持 2.5 的薄盘，可惜手上只有一块，但是是我 3.5 寸的盘多啊，到处找，到处看，看到有两个 3.5 盘位的机箱，没找到自己想要，所以只有自己手搓了，于是就有下面这些，有不完美就是关机硬盘不断 电，慢慢再改进吧

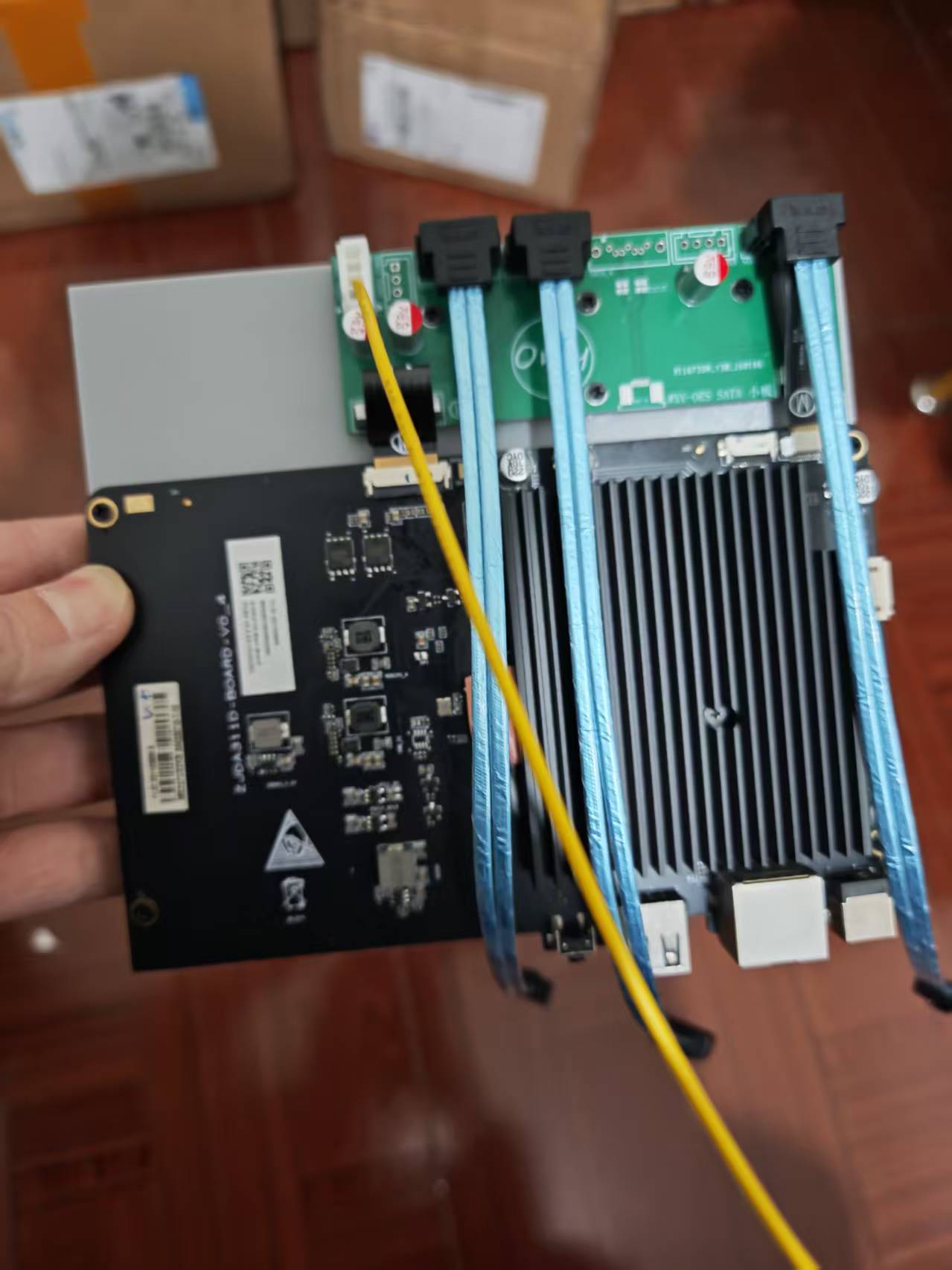

直接主板 FPC 接 SATA 转接小板

感谢恩山大佬开源 ：点击

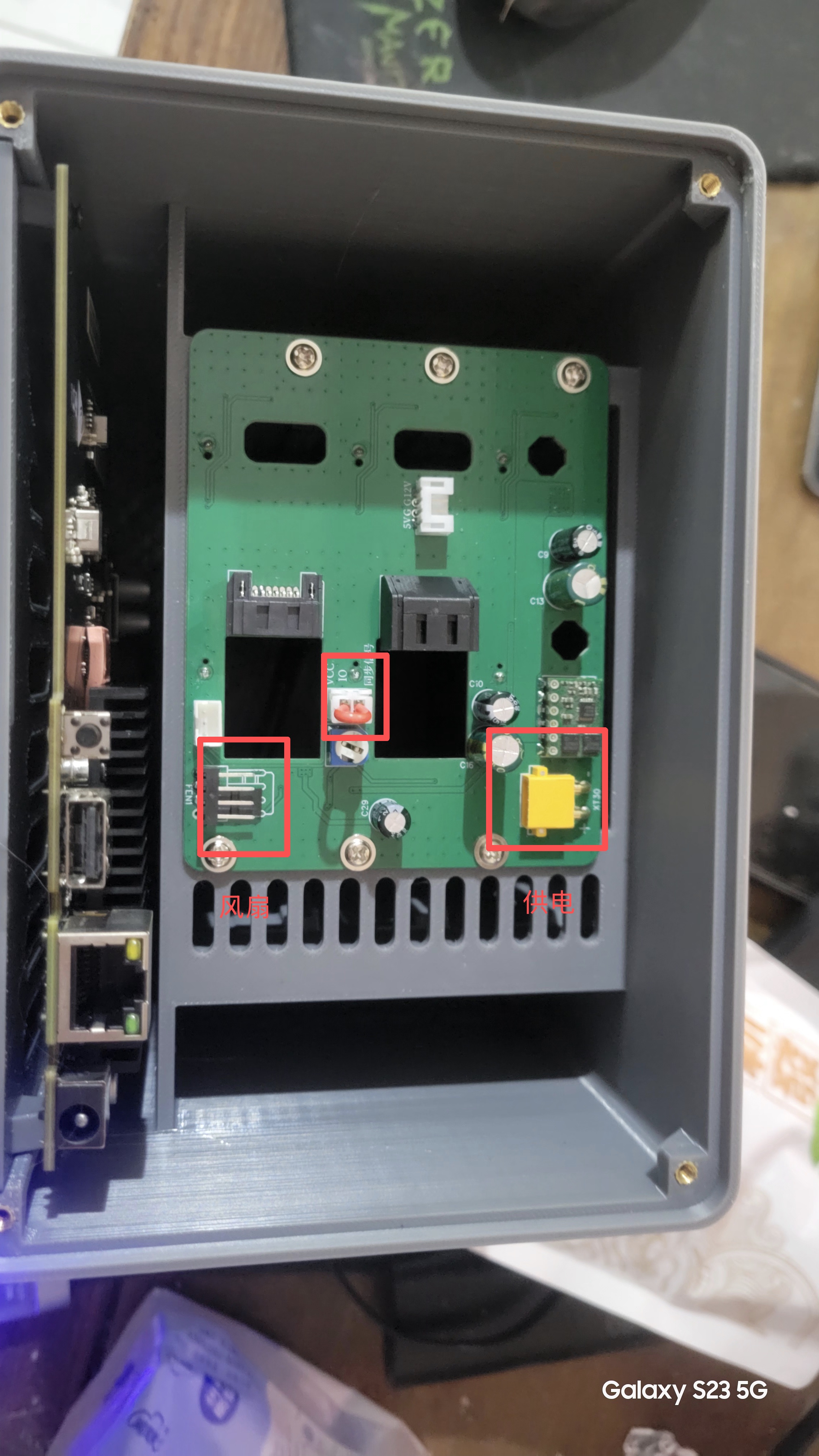

背板感谢另一个朋友，3 个 3.5 盘位，支持热插拔，支持风扇手动调速，带硬盘指示灯，DC供电

---

运行状态，外观我自己还是比较满意的

---

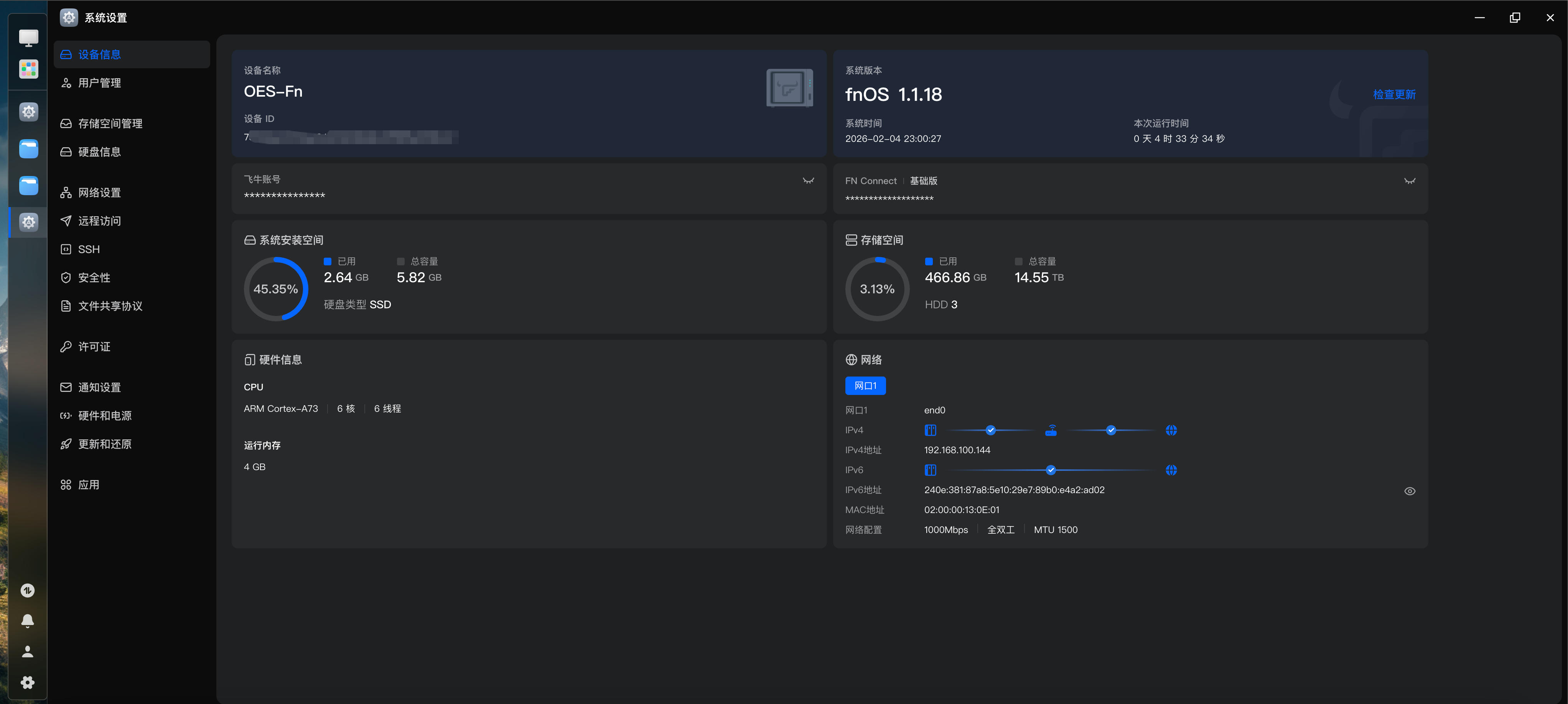

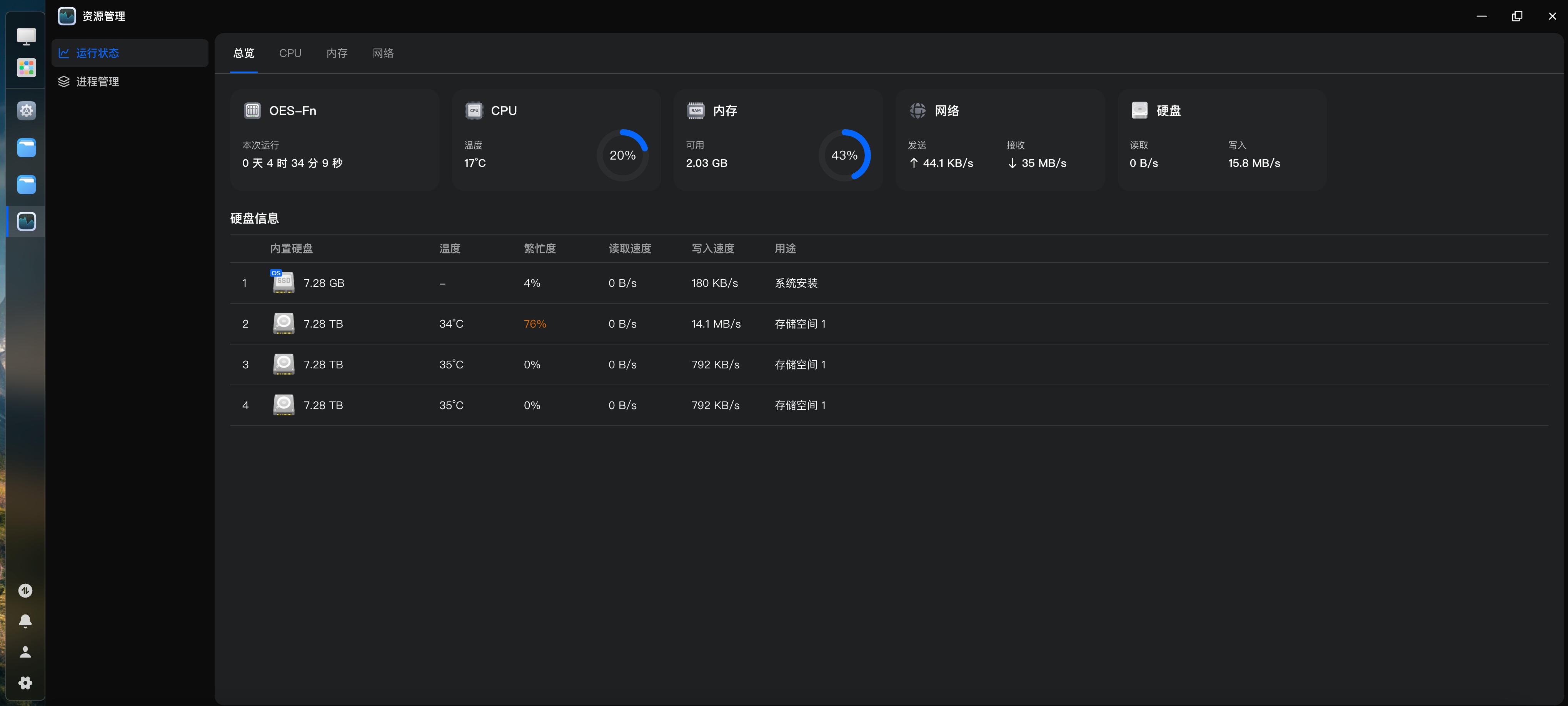

系统运行状态，测试千兆内网跑满

---

物料清单

物料	数量
OES 主板	1
3D 打印机箱	1
fpc转 SATA 小板	1
三盘位背板	1
单弯头 SATA 线	3
5525 母座一分二	1
9215 风扇 4pin	1
DC硬盘供电线	1
华为 3.5 寸硬盘托架	3
12V10A5525 电源	1

operale

前排留名，等我需要的时候来借鉴。

逐光而行

外壳很帅 很有感

修修

RK3568 FNOS1.0.0 同3盘位路过

Neason

修修 发表于 2026-2-7 14:14
RK3568 FNOS1.0.0 同3盘位路过

不错。。。。。。。

Neason

逐光而行 发表于 2026-2-7 11:32
外壳很帅 很有感

我也是那么认为的，哈哈

Neason

operale 发表于 2026-2-6 16:26
前排留名，等我需要的时候来借鉴。

欢迎来交流

Neason

[quote][size=2][url=forum.php?mod=redirect&goto=findpost&pid=251245&ptid=54280][color=#999999]修修 发表于 2026-2-7 14:14[/color][/url][/size] RK3568 FNOS1.0.0 同3盘位路过[/quote]

你这是分体的吗？主板放哪里的？

修修

Neason 发表于 2026-2-7 17:49
你这是分体的吗？主板放哪里的？

主板就后面那里啊，还有个风扇

Neason

修修 发表于 2026-2-7 17:56
主板就后面那里啊，还有个风扇

不错，挺漂亮的啊

dtaction

楼主你好，你刷的是社区版镜像还是官方镜像，能接收后续ota么？

Neason

dtaction 发表于 2026-2-8 10:53
楼主你好，你刷的是社区版镜像还是官方镜像，能接收后续ota么？

一直官方版，现在已经 OTA最新版本 1.1.19了。。。。

cjldhdsnz

漂亮啊，学习了

边缘

这贴技术含量不低啊，这个设备的保有量值得出一期教程了

小刘_lQL10

修修 发表于 2026-2-7 14:14
RK3568 FNOS1.0.0 同3盘位路过

打印方案能开源么，大佬

修修

小刘_lQL10 发表于 2026-3-5 17:58
打印方案能开源么，大佬

这是铝合金CNC的机箱

A宏旺达

大佬，可以分享一下图纸吗，刚好手上有CNC
