运营商IPTV组播转单播，生成M3U，用于飞牛看直播

arkclover

本方案只是提供思路与方向，编辑时出于自身隐私考虑复用了当时教程上的图片，就当是技术的搬运工了，也并非自己原创。

另外环境是浙江电信IPTV

好现在开始方案内容：

1.方案思路，是将电信套餐带的IPTV，从组播转换至单播在内网或特定服务提供到外网服务

2.大致过程，抓包-分析账号密码，分析直播源，通过udxy转换到内网播放

3.我实现的平台，openwrt，当然如果会操作带iptv功能的路由器基本都能这么干

现在开始实际操作

此文主要记录使用旁路op做iptv服务器提供组播服务

一、 环境条件：

1. all in one ，PVE虚拟化底层，爱快做主路由op作为旁路由科学上网，额外再虚拟了一个OP做iptv服务器使用，fnos做nas跑docker版jellyfin。当然想要科学上网和iptv一起也是可以的，就是设置起来比较麻烦，还要弄个负载平衡。

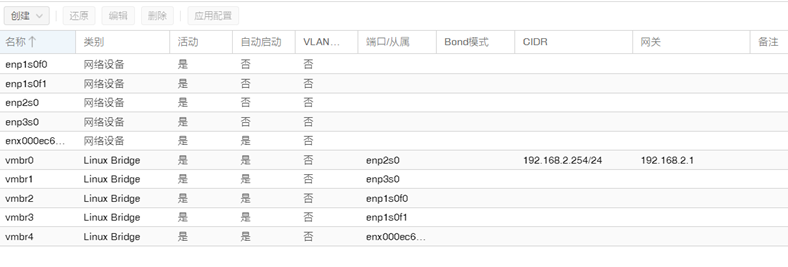

2.加了一张USB网卡做IPTV接口（当然想用VLAN的小伙伴增加一个VLAN设置就行）vmbr4就是增加的USB网卡

二、 数据获取
此次主要需要获取的数据有以下几个，iptv的机顶盒mac ，组播地址，dhcp+协议的账号明文和加密的密码。

1. 抓包及获取组播表

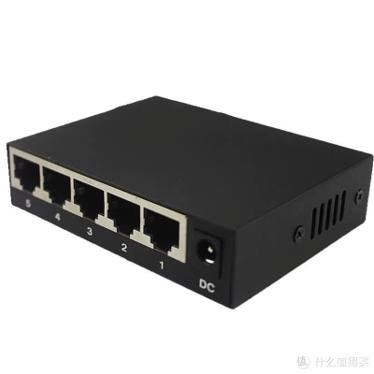

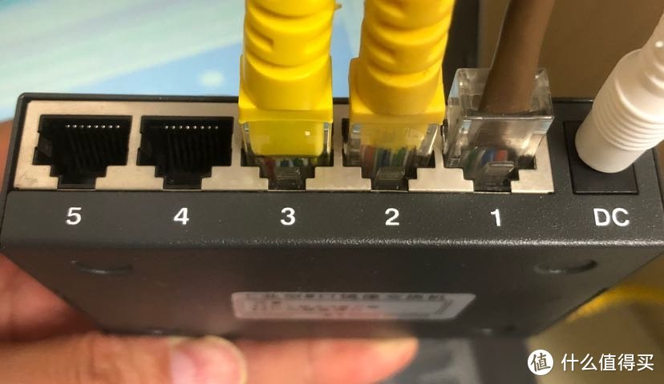

   使用的设备：Wireshark软件、笔记本或者台式机、IPTV盒子、Hub交换机（某宝搜5口镜像交换机）如下图所示。也可以用两块有线网卡做桥接抓包。

2. 设备的连接

1. 首先IPTV盒子通电，用HDMI连接到电视上，然后网口接Hub交换机的3、4、5这三个口的任意一个口。
2. 笔记本通电开机，笔记本电脑的网口接Hub镜像交换机的2号口，笔记本电脑的IP地址为自动获取。
3. Hub镜像交换机通电，光猫的iTV端口接Hub镜像交换机的1号口。
   如下图所示


3. 抓包流程

1. 电脑打开Wireshark 软件，选择抓包的网络连接，这里我们选择本地网卡，因为我们本地网卡连接了Hub的2号接口，所以我们选本地连接。

2. Wireshark开始抓包，同时打开IPTV盒子并等待IPTV盒子进入系统，随便选择几个频道观看一下，然后在Wireshark中停止抓包。

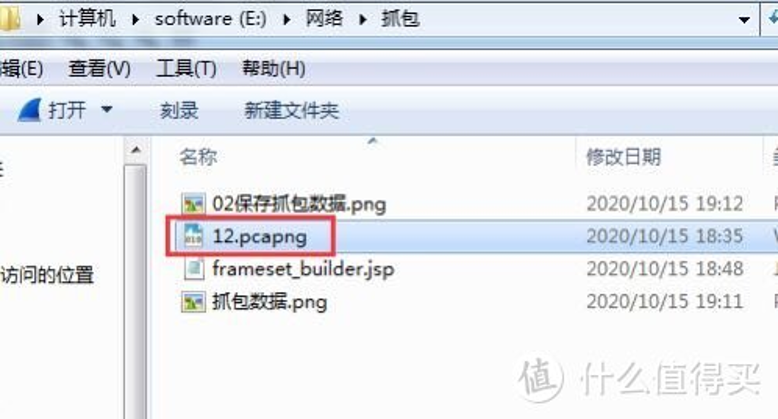

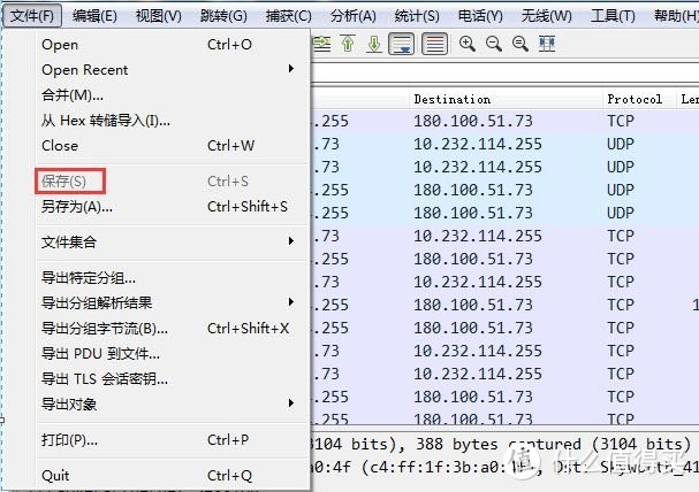

3. 停止抓包后，把抓取到的数据保存到本地。在Wireshark 上面的菜单栏中选择『文件』→『保存』，就保存为一个后缀为“pcapng”格式的本地文件了。






4. 抓包数据分析

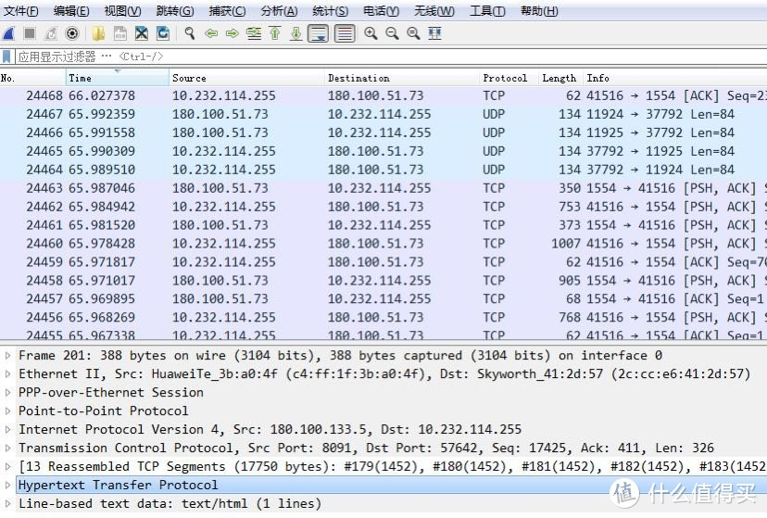

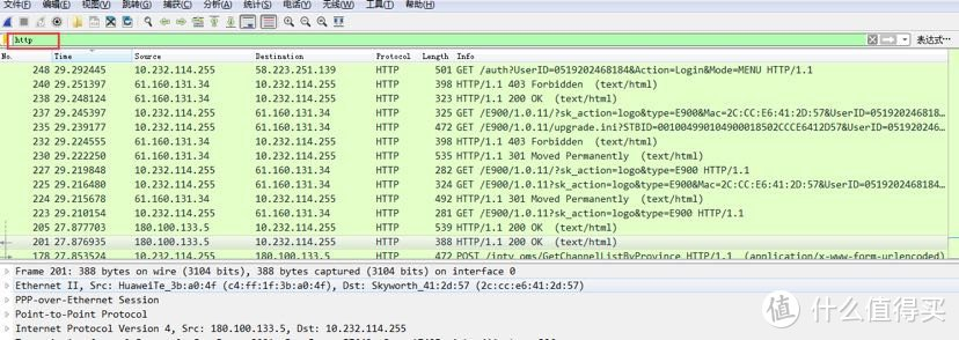

1. 用Wireshark打开刚才的“pcapng ”文件，然后在软件工具栏下面有个“过滤器工具栏”，在文本框中输入“http”，软件会过滤出http的协议内容。

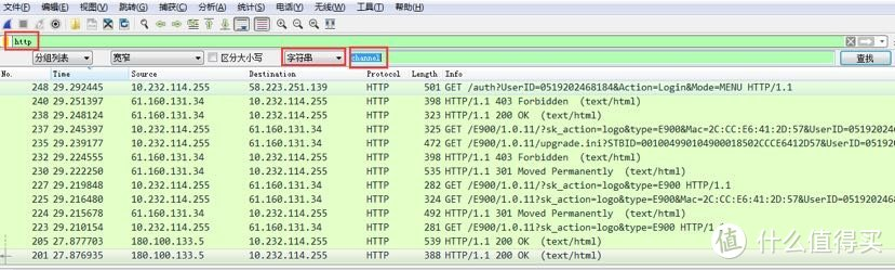

2. 出来“http”协议的内容后别急，电脑上按下CTRL+F键，会在第一步中的“过滤器工具栏”下方出现一个查找框，在下图的左数第二个红框中下拉选择“字符串”，在左数第三个红框用输入我们要查找的关键字“channel”。

3. 进行关键字“channel”查找后，软件就自动搜索出“channel”相关的数据流了。

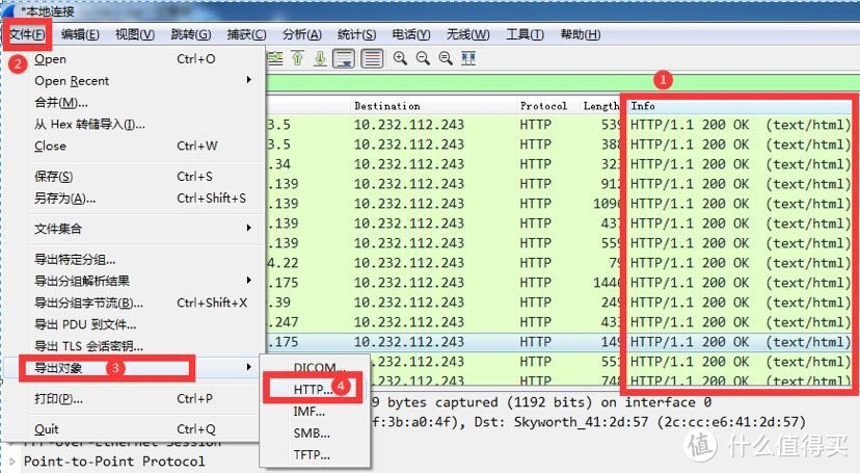

4. 在软件右侧的“info”这一列，找到有关“HTTP/1.1 200 OK (text/html)”字样的数据行，随便哪一条都行，用鼠标选中它这一行数据，在菜单栏中选择『文件』→『导出对象』→『HTTP』。

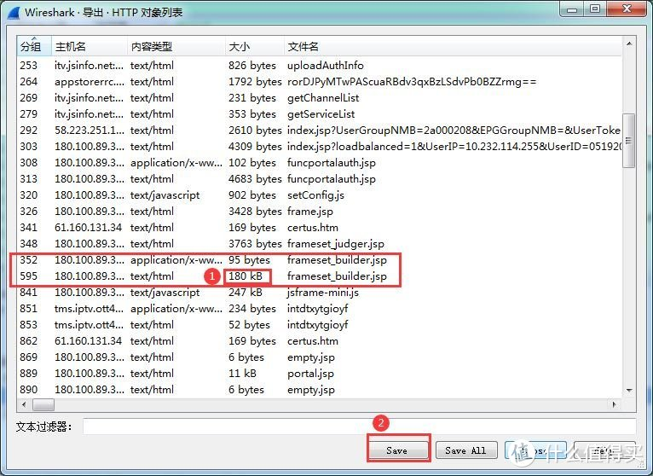

5. 这时候会弹出一个对话框，里面有很多文件，往下拉，在“文件名”一列中找到有“fgetchannellistHWCTC.jsp”这样字样的文件，此处盗用他人图片仅作参考

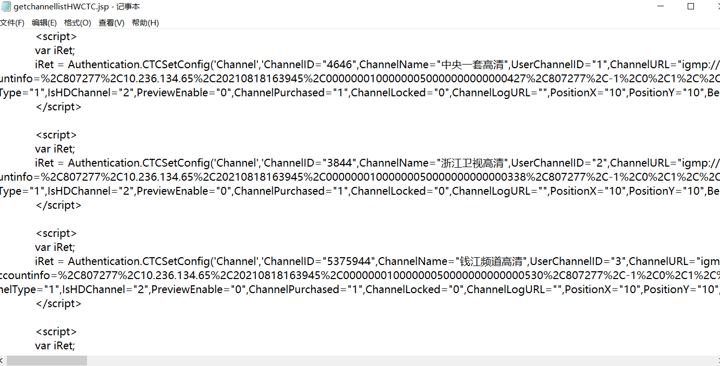

6. 把这个“getchannellistHWCTC.jsp”文件保存到本地并用记事本打开，往下拉再往下拉，就会看到频道列表了。


5. 从抓包信息获取鉴权信息欺骗iptv组播服务器

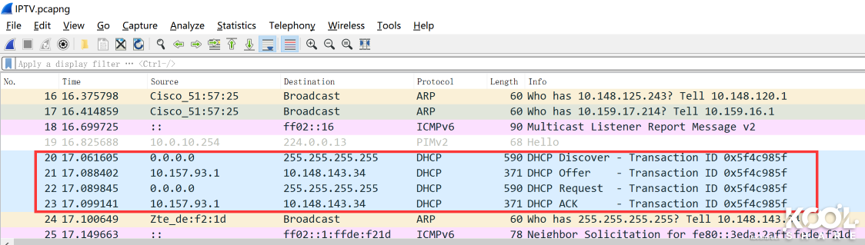

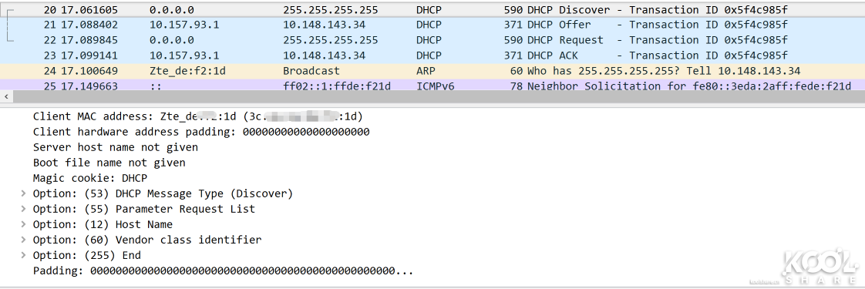

包抓到了，我们来看下dhcp discover请求里，包含了option12跟60两个关键的信息，也就是说浙江电信iptv只认证盒子序列号跟**密码，当然了，mac是也是必须的，我们先把盒子的mac保存下来备用。

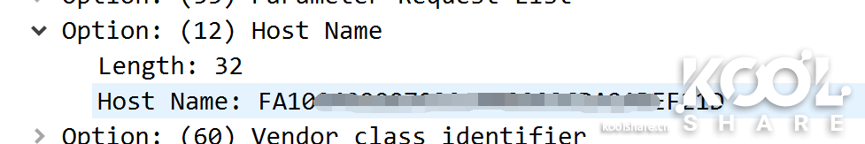

option12这个数据，明文，盒子的序列号，复制出来备用

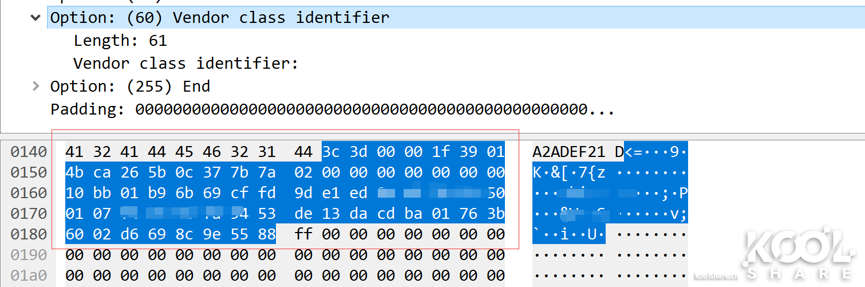

再来看一下option60，也就是包含了iptv**密码的数据，想都不用想了，肯定是加密的

其中hex的3c表示的是option60，3d表示的是长度，所以我们只要从00开始，把这个数据保存好备用，格式：0000if39.....两位一个长度，我这里长度是61，所以一共有122个字符串，大家别漏了。保存好
三、 Op安装及设置

1. PVE下安装op这个详细见其他教程，此处不写了。
2. 配置op，首先先只设置一张lan的网卡，USB网卡先不设置
3. 进入op，设置网关为爱快的ip，DNS设置一个（后期这两个都要删除的，但是如果先不设置则插件需要本地上传不能联网安装），进SSH安装几个插件：

1. opkg update
2. opkg install igmpproxy udpxy tcpdump luci-app-udpxy

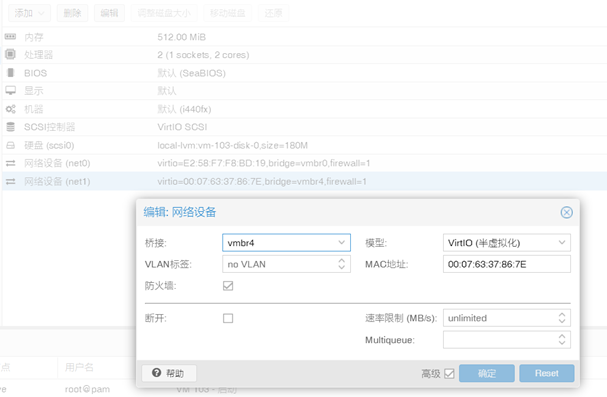

4. 添加接口，首先关闭op，在PVE下增加一张网卡给op，并设置好mac地址和机顶盒一致（或者进入系统后也可以改mac地址）

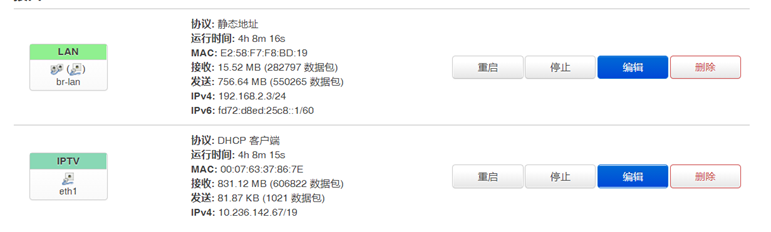

5. 重启op后进入op删除WAN和wan6，添加IPTV端口，使用新增的网卡eth1，由于浙江电信是IPOE，也就是DHCP+的鉴权模式，所以IPTV我选择用DHCP客户端，网络设置。也可以在iptv设置里修改mac地址。此处需要删除lan端口的DNS和网关，留为空白。也可以在配置端口里修改这两项

6. 编辑配置端口：

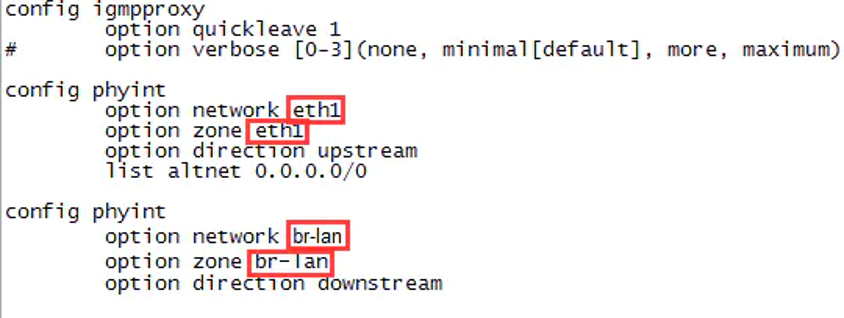

1. 配置igmpproxy：
   ssh命令vi /etc/config/igmpproxy，接口名称和上面图片里显示的对应

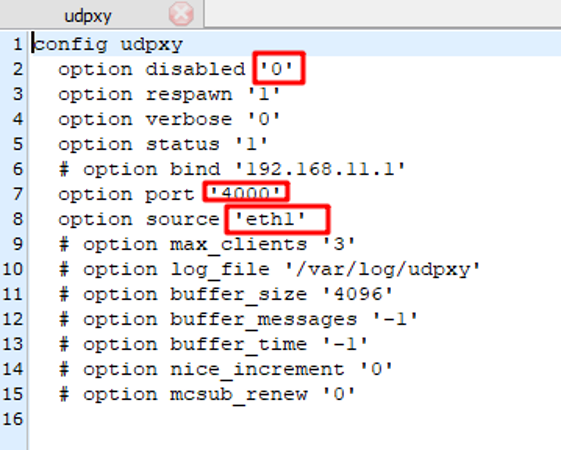

2. UDPXY配置
   Ssh命令vi /etc/config/udpxy


其中4000这个端口号根据自己喜好来就行
3) 防火墙配置
SSH命令 vi /etc/config/firewall
添加以下三项，第一项是有的，直接改接口名称，红字部分注意
config rule
option name 'Allow-IGMP'
option src 'eth1'
option proto 'igmp'
option family 'ipv4'
option target 'ACCEPT'

config rule
option name 'Allow-UDP-udpxy'
option src 'eth1'
option proto 'udp'
option dest_ip '224.0.0.0/4'
option target 'ACCEPT'

config rule
option name 'Allow-UDP-igmpproxy'
option src 'eth1'
option proto 'udp'
option dest_ip '224.0.0.0/4'
option dest 'br-lan'
option family 'ipv4'
option target 'ACCEPT'

4. Lan口igmp_snooping配置
   SSH命令 vi /etc/config/network的lan下面增加
   option igmp_snooping ‘1’

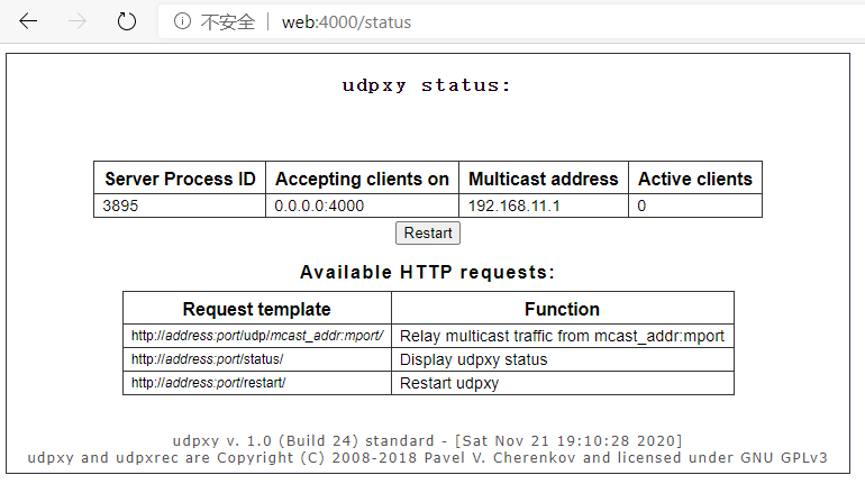

现在就可以通过http://192.168.x.x:4000/status来查看udpxy的运行状态了

5. 其它设置
   a) udpxy启动：/etc/init.d/udpxy start
   b) 开机启动：/etc/init.d/udpxy enable
   c) 重启所有接口：/etc/init.d/network restart
   d) 重启某个接口：ifdown lan 或者 ifup lan

7. 配置网口

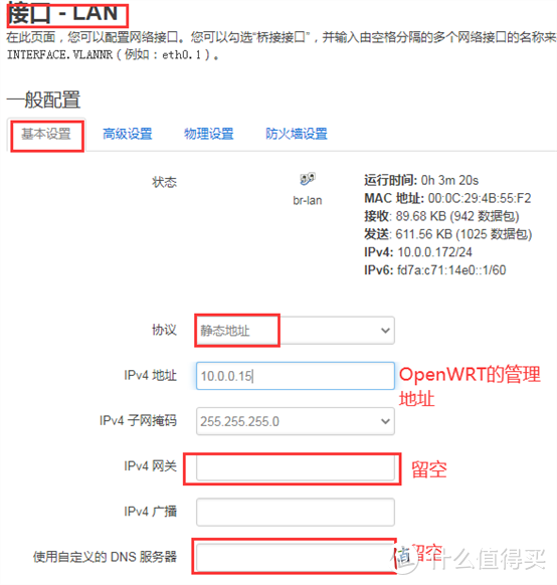

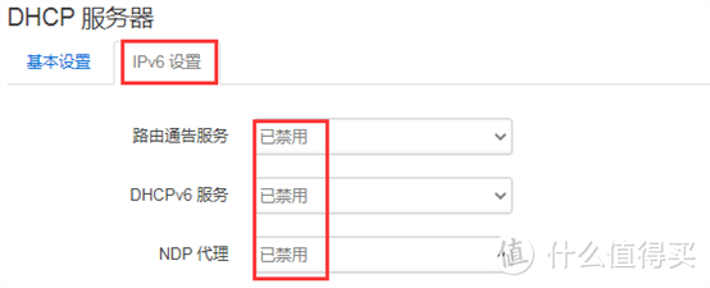

1. 先删除op lan内的DNS和网关，关闭DHCP。可以vi /etc/config/network 找到lan项目删除对应内容即可。IpV6禁用：

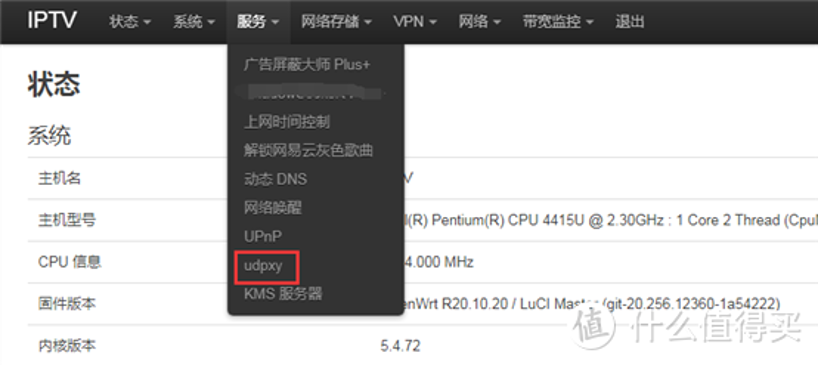

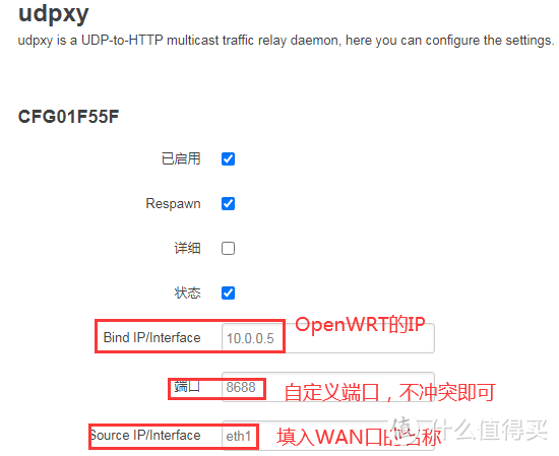

2. Webui内udpxy配置

此处端口可以自己定义和之前文本修改4000是同一个，重点是bind IP必须要填写 WAN口名称必须对应。

8. 设置iptv明文和加密文获取点播回放等功能

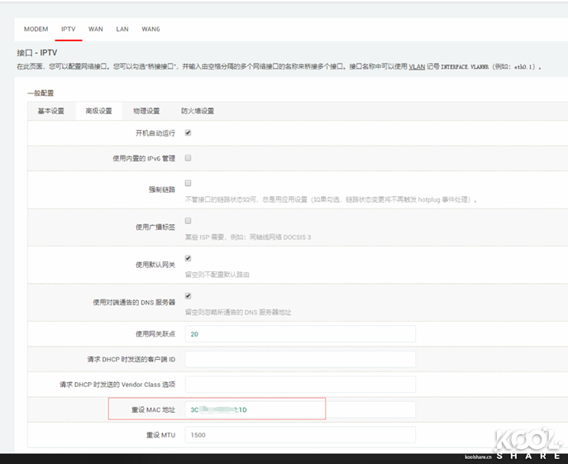

1. 重设IPTV口的mac地址，直接把机顶盒的mac地址填入，也可以在PVE虚拟化的时候网卡设置里吧mac地址填入。则这边就不用改了。

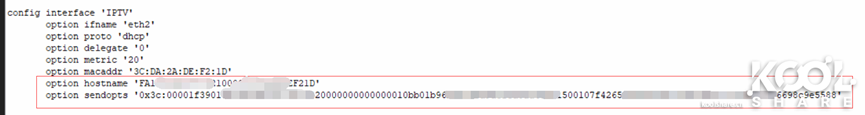

2. .修改/etc/config/network中的IPTV参数


其中option hostname 'XXXXX'填入我们抓包抓到的option12的明文信息，也就是机顶盒的序列号信息
option sendopts '0x3c:00001f39.....'这个需要讲一下，因为option60是加密信息，我们抓包抓到的是16进制的信息，所以我们只能把抓到的信息原模原样发回去，所以用sendopts来发送，具体的用法可以自行查看udhcpc的用法说明。后面的0x3c，0x3c表示的是十六进制，也就是十进制的60，也就是我们发送option60信息。后面的00001f39.....就是上面抓包我让你们保存的option60的信息。
3) 修改dhcp客户端服务的脚本：

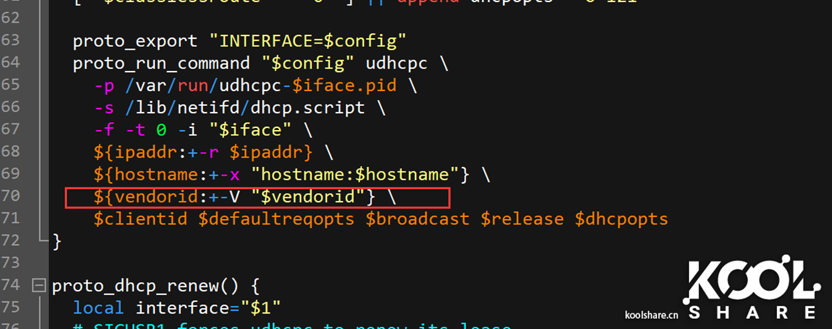

我们找到/lib/netifd/proto/dhcp.sh，找到下面这行​{vendorid:+-V "vendorid"}

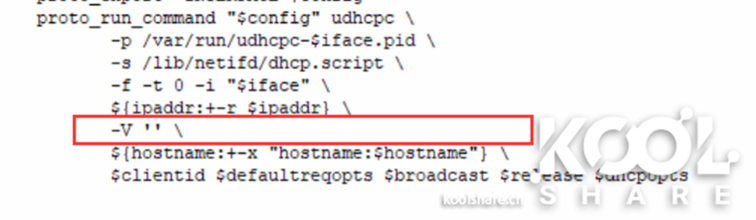

改成这样 -V ''

然后我们重启一下IPTV接口，见证奇迹的时刻来临了，我们成功拿到了电信IPTV的IP。
四、 组播服务器配合jellyfin播放设置

1. 组播文件m3u提取

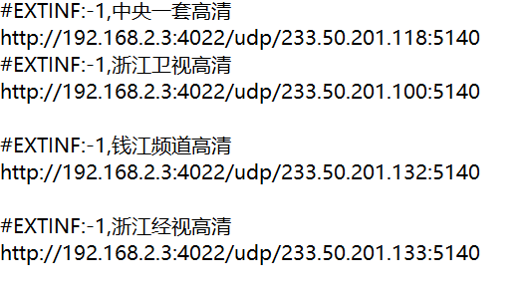

1. 使用notepad++正则替换处理生成m3u文件类似下图


其中地址应该为http://192.168.x.x:4000/udp/组播分析地址

原始教程里我用的是jellyfin 思路一样就是在飞牛APP里添加M3U的播放库就可以了，jellyfin的好处是还能录播

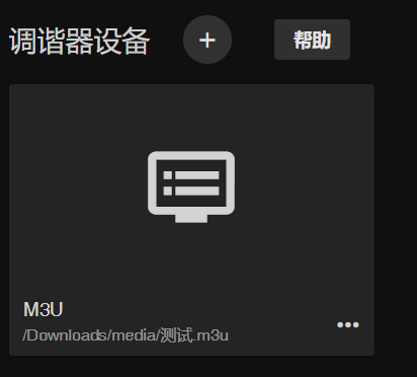

2) 打开jellyfin，配置中心-控制台-电视直播-调谐器设备边上+号点开

3. 选m3u tuner,然后在文件或网址处打开预先导入jellyfin硬盘的处理过的m3u文件

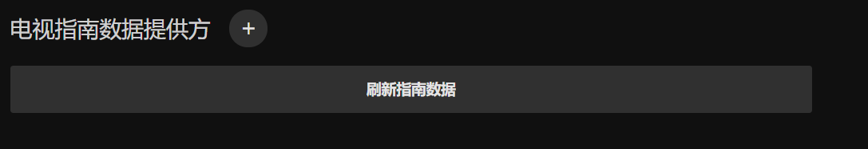

4. 根据情况添加电视指南数据提供方


自此结束，大家可以愉快的随时随地通过jellyfin观看电视直播了
